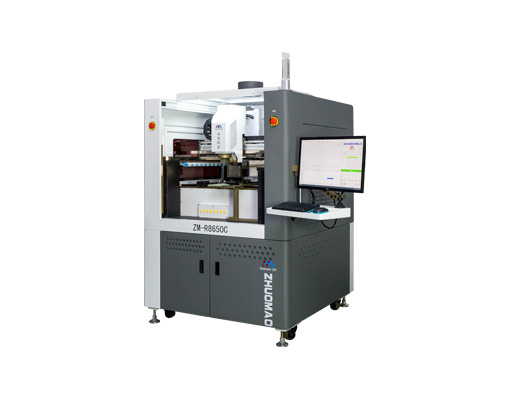

Полностью автоматическая ремонтная станция BGA R8650C оснащена системой оптического визуального совмещения. Эта установка может использоваться как автоматическая машина для демонтажа (выпаивания) и идеально подходит для автоматического визуального позиционирования и монтажа различных чип-компонентов на крупногабаритных печатных платах (например, коммуникационных платах 5G). Она обеспечивает полностью автоматизированный цикл пайки печатных плат. Данная автоматическая станция для ремонта SMD поддерживает интеграцию с системами SAP/ERP для программного обмена данными (опция), а также обеспечивает полную прослеживаемость (traceability) процесса, сохраняя температурные профили с привязкой к серийному номеру (S/N) платы.
Как надежный поставщик станций для ремонта BGA из Китая, компания Seamark гарантирует поставку наших лучших автоматических систем пайки по разумной цене.
Высокая точность позиционирования (±0,01 мм)
Полная автоматизация (Демонтаж / Монтаж)
Успешность ремонта более 99%
Обеспечивает полностью автоматический оптический монтаж и демонтаж (выпаивание). Доступна опциональная программная интеграция с системами SAP/ERP. Оснащена функцией анализа температурного профиля с использованием серийного номера (S/N) для обеспечения прослеживаемости процесса.

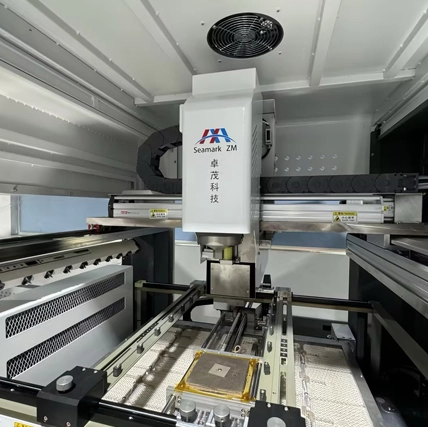

Точность оптического совмещения достигает ±0,025 мм. Высокоточные термопары K-типа обеспечивают точность температуры в пределах ±1°C. Используется динамическое многоконтурное ПИД-управление с замкнутым циклом и процесс селективной пайки оплавлением.
Программное обеспечение собственной разработки Seamark обеспечивает быстрое позиционирование и генерирует стабильные температурные профили (со встроенной функцией анализа профилей). Управление и настройки интуитивно понятны и удобны для пользователя.

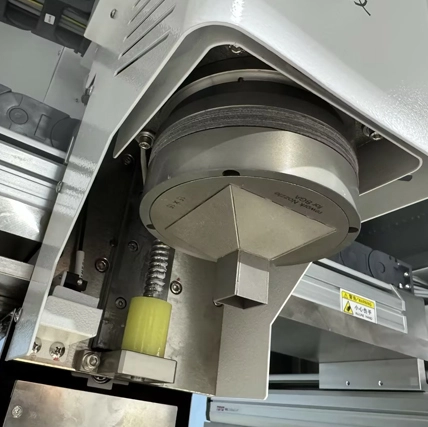

Внешняя вакуумная присоска удобна для приема BGA.
Как один из ведущих поставщиков станций для ремонта BGA в Китае, компания Seamark ZM славится своей мощной технической базой, совершенными средствами контроля, надежным качеством продукции и полным спектром услуг. Если вы ищете автоматическую станцию для ремонта BGA и хотите подобрать идеальное оборудование для вашего производства, пожалуйста, свяжитесь с Seamark ZM в первую очередь.
| Параметр | Значение |
| Модель | ZM-R8650C |
| Электропитание | AC 380В ±10%, 50/60 Гц |
| Мощность | Общая мощность: 22 кВт Верхняя зона нагрева: 2 кВт Нижняя зона нагрева: 2 кВт Зона преднагрева: 16 кВт Прочее потребление: 2 кВт |
| Размер печатной платы (PCB) | Макс: 660×600 мм; Мин: 10×10 мм |
| Размер чипа BGA | Макс: 100×100 мм; Мин: 1×1 мм |

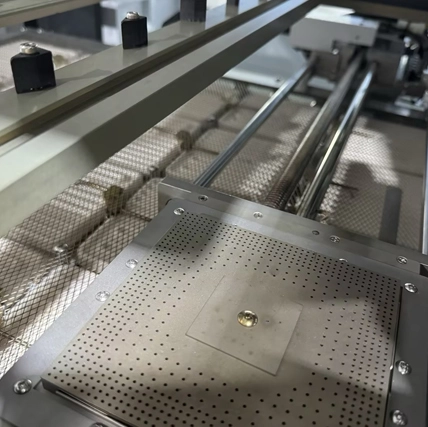

| Размер зоны ИК-нагрева | 645×524 мм |
| Управление перемещением | Оси X/Y/Z |
| Внешние термодатчики | 8 шт. |
| Система управления | Промышленный ПК + Сервоприводная система управления |
| Система отображения | 24-дюймовый HD монитор |
| Система совмещения | Система оптического визуального совмещения (2 млн пикселей / 2 Мп) |
| Вакуумный захват | Полностью автоматический |
| Точность совмещения | ±0,025 мм |
| Контроль температуры | Замкнутый контур с термопарами K-типа, независимый контроль каждой зоны, точность в пределах ±1℃ |
| Устройство подачи | Полуавтоматическое |
| Позиционирование | L-образный паз и универсальные фиксаторы (Возможна кастомизация для нестандартных плат) |
| Габариты | Д1235 × Ш1557 × В1850 мм |
| Вес нетто | 993,5 кг |
