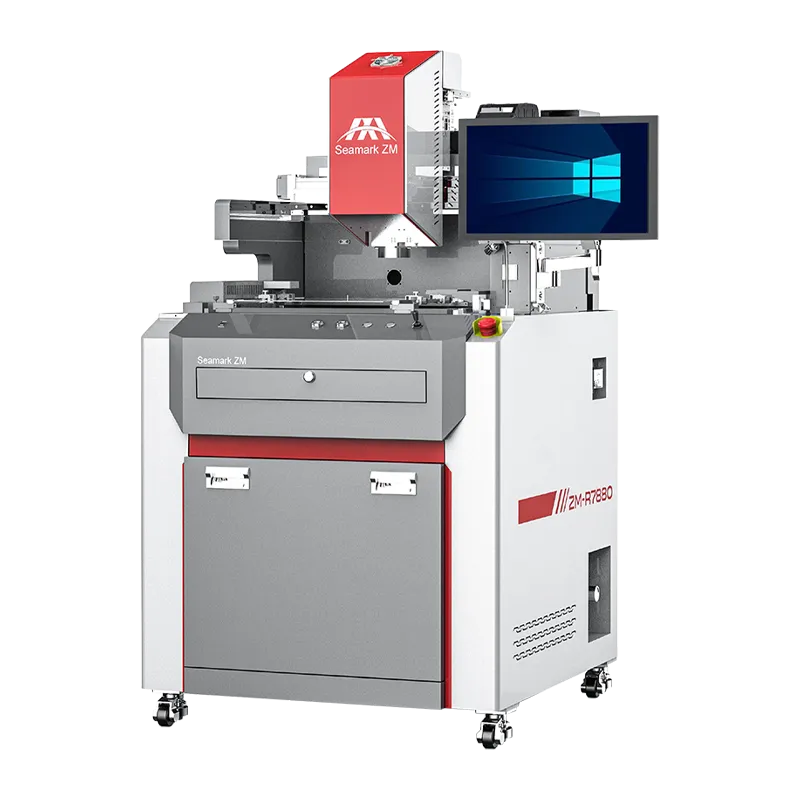

ZM-R7880 — это интегрированная система ремонта BGA, объединяющая функции отпайки (удаления припоя), снятия компонентов и пайки, что обеспечивает более удобное и интеллектуальное выполнение ремонтных операций.
Система оснащена узлами головки для удаления припоя и ремонтной головки, независимыми системами контроля верхней и нижней температуры, системами оптического совмещения с камерами высокой четкости (2 МП) сверху и снизу, системой привода по осям XYZR, 19-дюймовым ЖК-дисплеем высокой четкости и высокопроизводительным промышленным компьютером.
Она имеет специализированный температурный контроллер, способный одновременно отображать 10-этапные температурные профили с анализом кривых в реальном времени. В памяти можно хранить множество температурных профилей и быстро переключаться между ними, загружая предустановленные параметры без необходимости повторной настройки. Все температурные кривые, генерируемые в процессе нагрева, автоматически записываются для последующего анализа.
Система поддерживает подключение внешнего источника сжатого воздуха или азота; также доступна опциональная внешняя камера для мониторинга процесса ремонта в реальном времени.
Использует бесконтактную вакуумную демонтажную головку. Благодаря системе обратной связи по вакуумному потоку в реальном времени высота демонтажной головки автоматически контролируется и регулируется для обеспечения постоянного бесконтактного зазора между продуктом и демонтажной головкой, эффективно предотвращая повреждение продукта во время демонтажа процесс и обеспечение надежной защиты продукта.
Оборудование оснащено инфракрасной зоной нагрева, системой нагрева горячим воздухом для снятия компонентов и пайки, а также системой нагрева при демонтаже. Все системы отопления используют контроль температуры с обратной связью, обеспечивая стабильное и точное общее регулирование температуры.
Общее управление HMI машины с возможностью хранения нескольких рецептов продуктов, которые могут быть непосредственно вызваны во время работы. Программирование рецептов новых продуктов простое и эффективное. Путь распайки поддерживает два метода: импорт данных САПР для быстрой настройки или настройка пути распайки с помощью ПЗС.
Использует согласованная верхняя и нижняя система обзора CCD для точного позиционирования, эффективно обеспечивая точность размещения. Система CCD также поддерживает мозаичное изображение области распайки для продуктов без файлов CAD, направляя демонтажную головку для работы в запланированной области.
| Модель | ZM-R7880 | |
|---|---|---|
| Рабочие параметры оборудования | Напряжение питания | АК220В ± 10%, 50/60Хз |
| Полная сила | Полная сила: 5.8КВ (голова: 2КВ; зона подогрева: 3.3КВ; Другие: 0.5КВ) | |
| Размер печатной платы | 450 × 360 мм (Макс); 10 × 10 мм (минута) | |
| Размер компонента | 60 кс 60 (Макс) 2 кс 2 (минута) | |
| Размер зоны инфракрасного нагрева | 386 мм х 293 мм | |
| Система управления | Промышленный ПК + система управления движением | |
| Контроль температуры | Управление с обратной связью термопары K-типа, точность температуры ± 3 ° C | |
| Метод позиционирования | L-образный паз и универсальное крепление | |
| Метод нагрева | Верхний нагрев + нижний предварительный нагрев | |
| Режим контроля температуры | Полное управление с обратной связью, превышение температуры/колебания в пределах 5 ° C, автоматический контроль состояния нагревательного элемента | |
| Метод охлаждения | Воздушное охлаждение | |
| Скорость охлаждения | Быстрое охлаждение, однобортовой скорость охлаждения 0,8-1 ° C/с от 200 до 100 ° C | |
| Порты измерения температуры | 5 | |
| Размеры машины | Д868xШ897xВ1580 мм | |
| Вес машины | 320 КГ | |
