—— Флагманское решение для ремонта серверов High-End класса и прецизионных микросхем

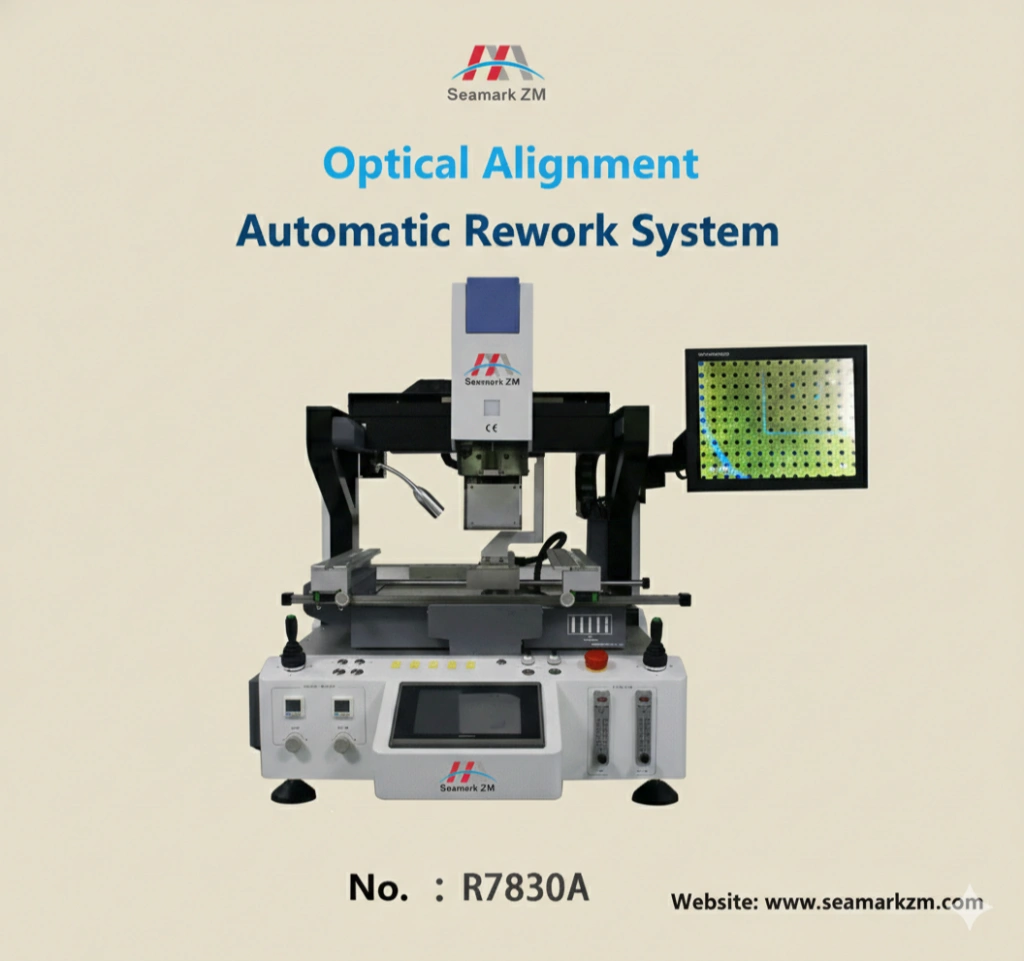

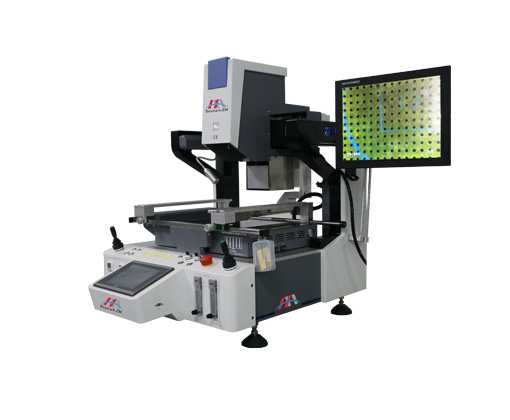

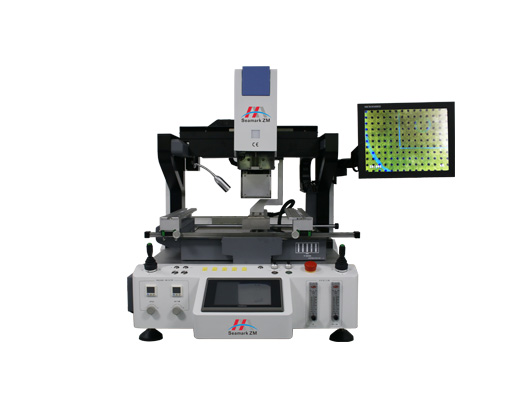

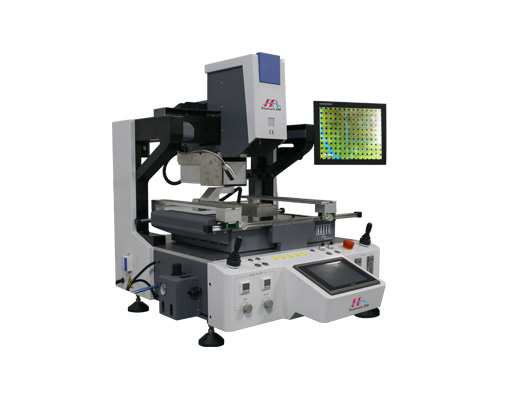

Модель ZM-R7830A представляет собой вершину технологий ремонта Seamark ZM образца 2025 года. Это не просто паяльный инструмент, это интеллектуальный ремонтный центр, объединяющий интеллектуальный контроль температуры, оптическое совмещение высокой четкости (HD) и полностью автоматизированную работу.
Разработанная для решения сложнейших задач по ремонту — от крупногабаритных серверных плат и базовых станций 5G до микроскопических мобильных чипов (вплоть до типоразмера 01005) — станция R7830A использует передовую технологию гибридного нагрева (Горячий воздух + ИК). Это обеспечивает вероятность успеха ремонта на уровне 99,9% без риска повреждения чувствительных компонентов.
Совет эксперта: Устраните ошибки ручного позиционирования. R7830A превращает сложный процесс ремонта BGA в стандартизированную, повторяемую операцию, запускаемую «одной кнопкой».
Верхняя температурная зона лазерной паяльной станции SMD контролируется сервосистемой управления джойстиком, которая может автоматически перемещаться и выравнивать с быстрой/медленной скоростью по осям X/Y/Z.

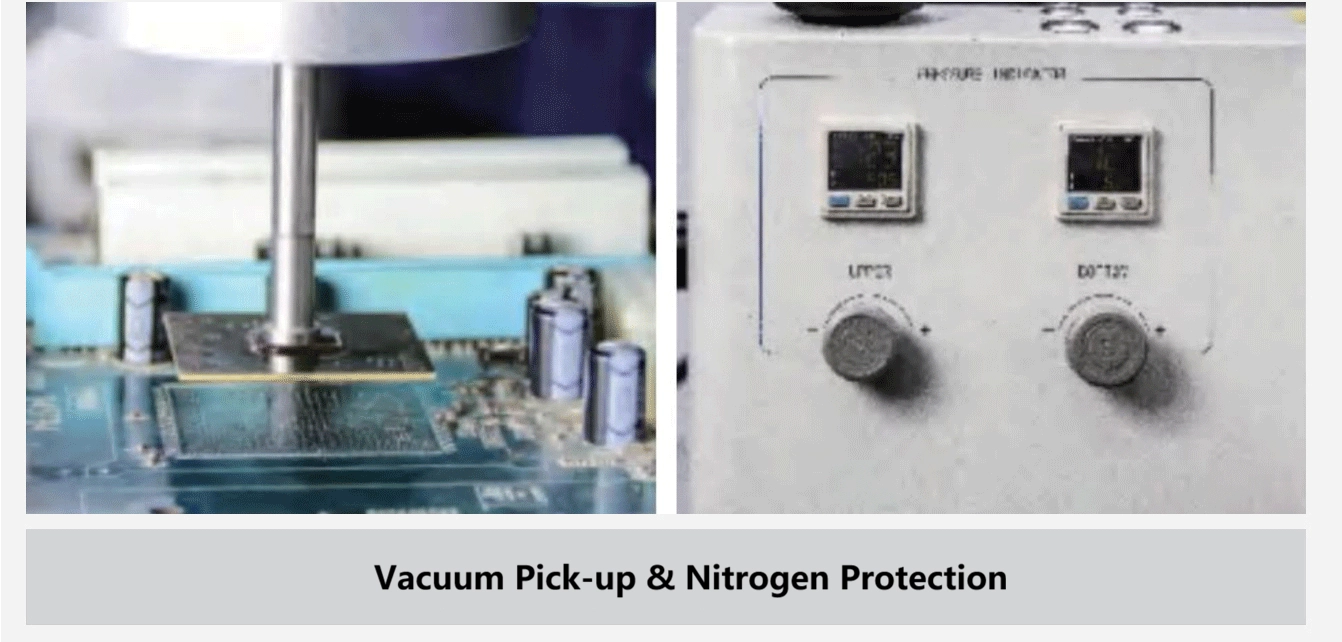

Верхняя нагревательная головка имеет встроенную вакуумную всасывающую насадку для адсорбции стружки, электрически управляемое выравнивание вращения на 360 градусов, с контролем отрицательного давления и устройством защиты от давления. Нижняя температурная зона лазерной паяльной станции SMD имеет расположение нагревательных проводов большой площади, перемещается симметрично с верхней температурной зоной и может быть соединена с азотом, чтобы предотвратить пожелтение печатной платы.
Импортированная оптическая система CCD 2-megapixel для точного внешнего выравнивания
Деятельность касания Высоко-определения с дисплеем и редактированием температуры в реальном времени, отличая автоматическим анализом кривой.
Как один из ведущих поставщиков станций для ремонта BGA в Китае, компания Seamark ZM славится своей мощной технической базой, совершенными средствами контроля, надежным качеством продукции и комплексным обслуживанием. Если вы хотите узнать о различных типах машин для ремонта BGA и подобрать идеальное оборудование для вашего завода, пожалуйста, свяжитесь с Seamark ZM в первую очередь.

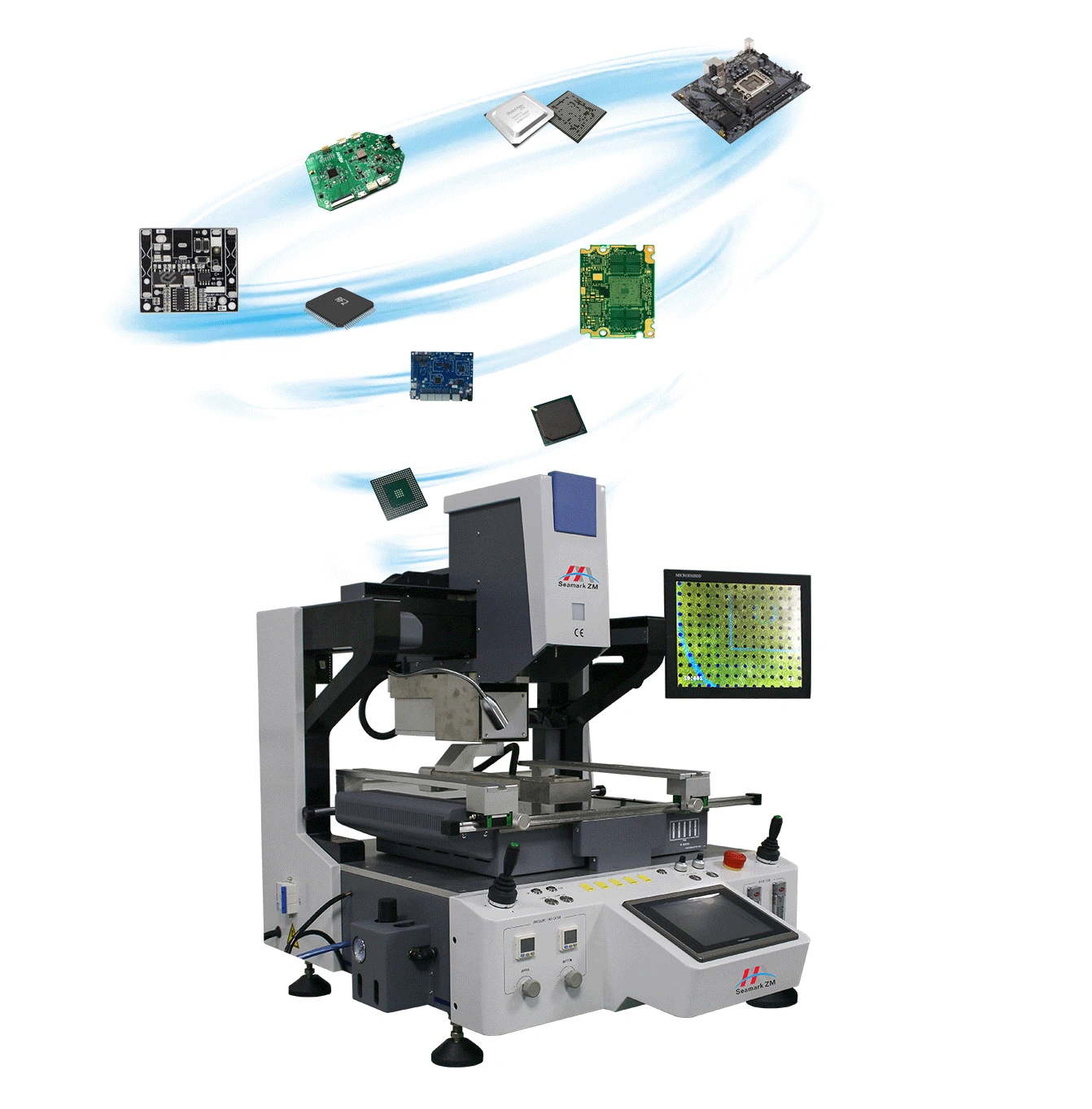

ZM-R7830A является отраслевым стандартом для ремонта микросхем в различных типах корпусов:
Компоненты: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP и микро-SMD компоненты (вплоть до типоразмера 01005).
Отрасли: Ремонт облачных серверов, телекоммуникации 5G, автомобильная электроника (ECU), аэрокосмическая промышленность и восстановление мобильных устройств.
| Параметр (Parameter) | Значение (Value) |
Модель (Model No.) | R7830A |
Электропитание (Power Supply) | AC 380В ±10%, 50/60 Гц (AC 380V ±10% 50/60HZ) |
Мощность (Power) | 7,15 кВт (Макс.) (7.15KW Max) Верхний нагреватель: 1,45 кВт (Top heater 1.45KW) Нижний нагреватель: 1,2 кВт (Bottom heater 1.2KW) ИК-преднагреватель: 4 кВт (IR Preheater 4KW) Прочее: 0,5 кВт (Other 0.5KW) |
Размер печатной платы (PCB) (PCB Size) | Макс: 565×467 мм; Мин: 6×6 мм (565467mm Max; 66mm Min) |
Размер чипа BGA (BGA Chip Size) | Макс: 80×80 мм; Мин: 2×2 мм (8080mm Max; 22mm Min) |
Размер зоны ИК-нагрева (IR Heater Size) | 500×380 мм (500380mm)* |
Управление перемещением (Motion Control) | Оси X/Y/Z (X/Y/Z) |
Датчики температуры (Temperature Sensor) | 5 шт. (5 Pcs) |
Способ управления (Operation Method) | 8-дюймовая сенсорная HD-панель (8" HD touch panel) |
Система управления (Control System) | ПЛК Panasonic + Модуль контроля температуры (Panasonic PLC + Temperature control module) |
Система отображения (Display System) | 15-дюймовый промышленный HD-дисплей (1080P 16:9) (15" HD industrial display 1080P 16:9) |
Система совмещения (Alignment System) | 2-мегапиксельная цифровая HD-система, автоматический оптический зум с лазерным целеуказателем (2 Million Pixel HD digital imaging system, automatic optical zoom with laser red-dot indicator) |
Вакуумный захват (Vacuum Adsorption) | Автоматический (Automatic) |
Точность совмещения (Alignment Accuracy) | ±0,01 мм (±0.01mm) |
Контроль температуры (Temperature Control) | Замкнутый контур с термопарой K-типа, точность в пределах ±1℃ (K-type thermocouple closed-loop control with accuracy up to ±1℃) |
Устройство подачи (Feeding Device) | Есть (В наличии) (Yes) |
Позиционирование (Positioning) | V-образный паз с универсальными фиксаторами (V-groove with universal fixture) |
Габариты (Dimensions) | Д810 × Ш1100 × В960 мм (L810W1100H960mm) |
Вес (Weight) | 151 кг (151KG) |
The system features an intuitive graphical interface with an 8-inch touchscreen, joystick control, and multi-language support, allowing seamless switching between Chinese and English.

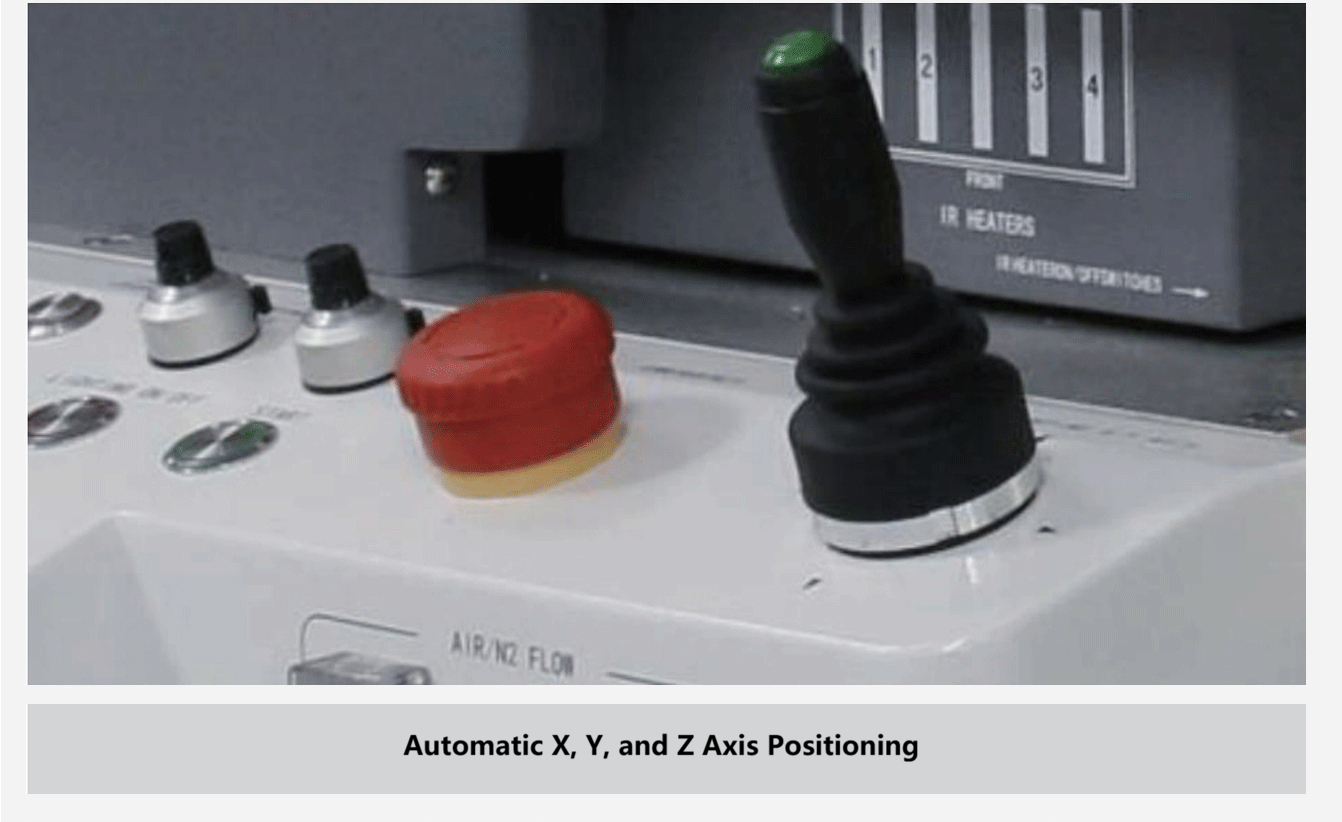

Combined with joystick-based agile X/Y/Z axis control, critical processes such as alignment and calibration become simple and intuitive, significantly reducing the training cycle.
An integrated automatic feeding mechanism frees operators from repetitive manual tasks, boosting overall production efficiency by over 30%.

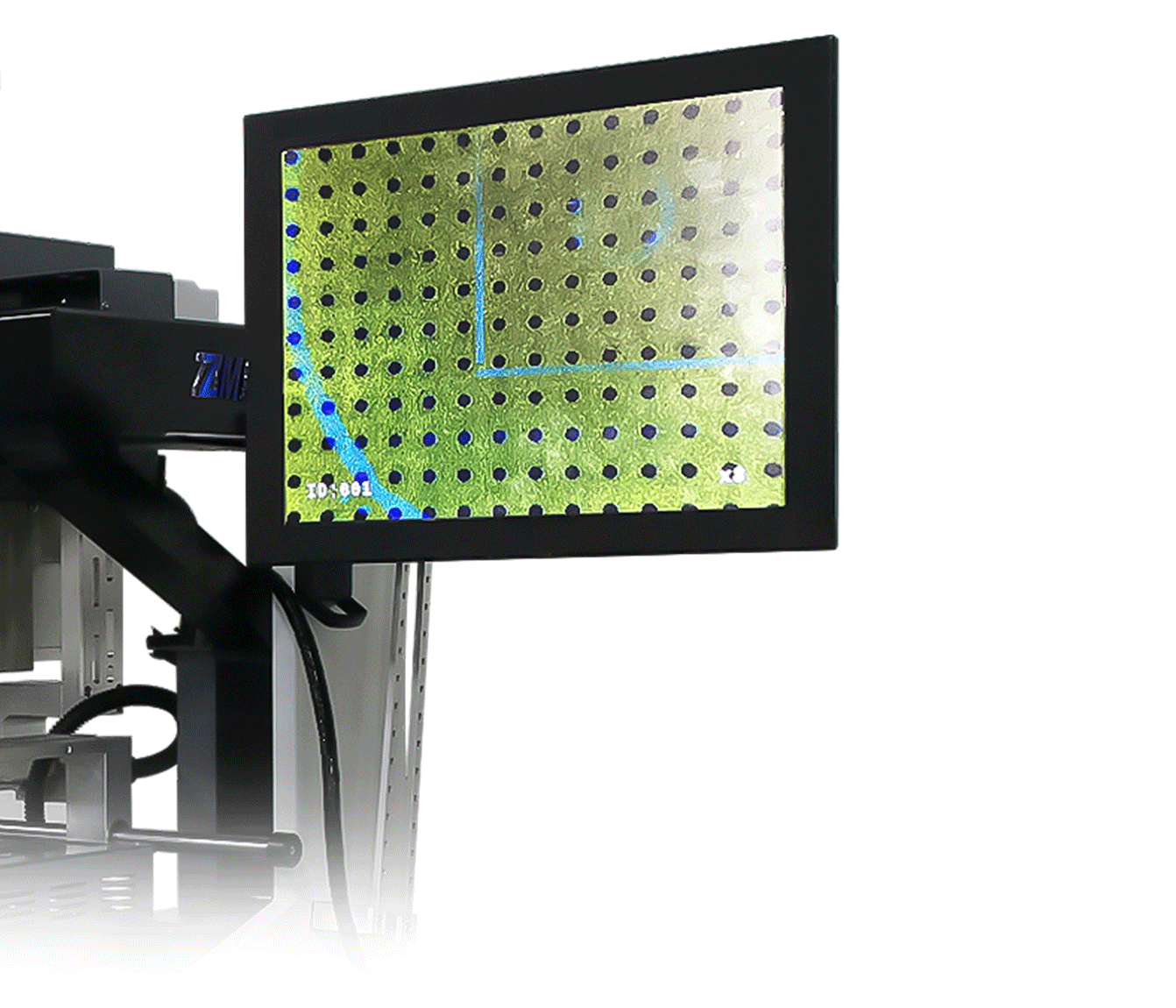

The ZM R7830A alignment system integrates beam-splitting, zoom-in/zoom-out, and fine adjustment functions, and is equipped with automatic color difference recognition and brightness adjustment.
It automatically optimizes imaging in both high-brightness and dark-field conditions, clearly revealing solder balls and pads, significantly reducing dependence on operator experience and visual judgment.

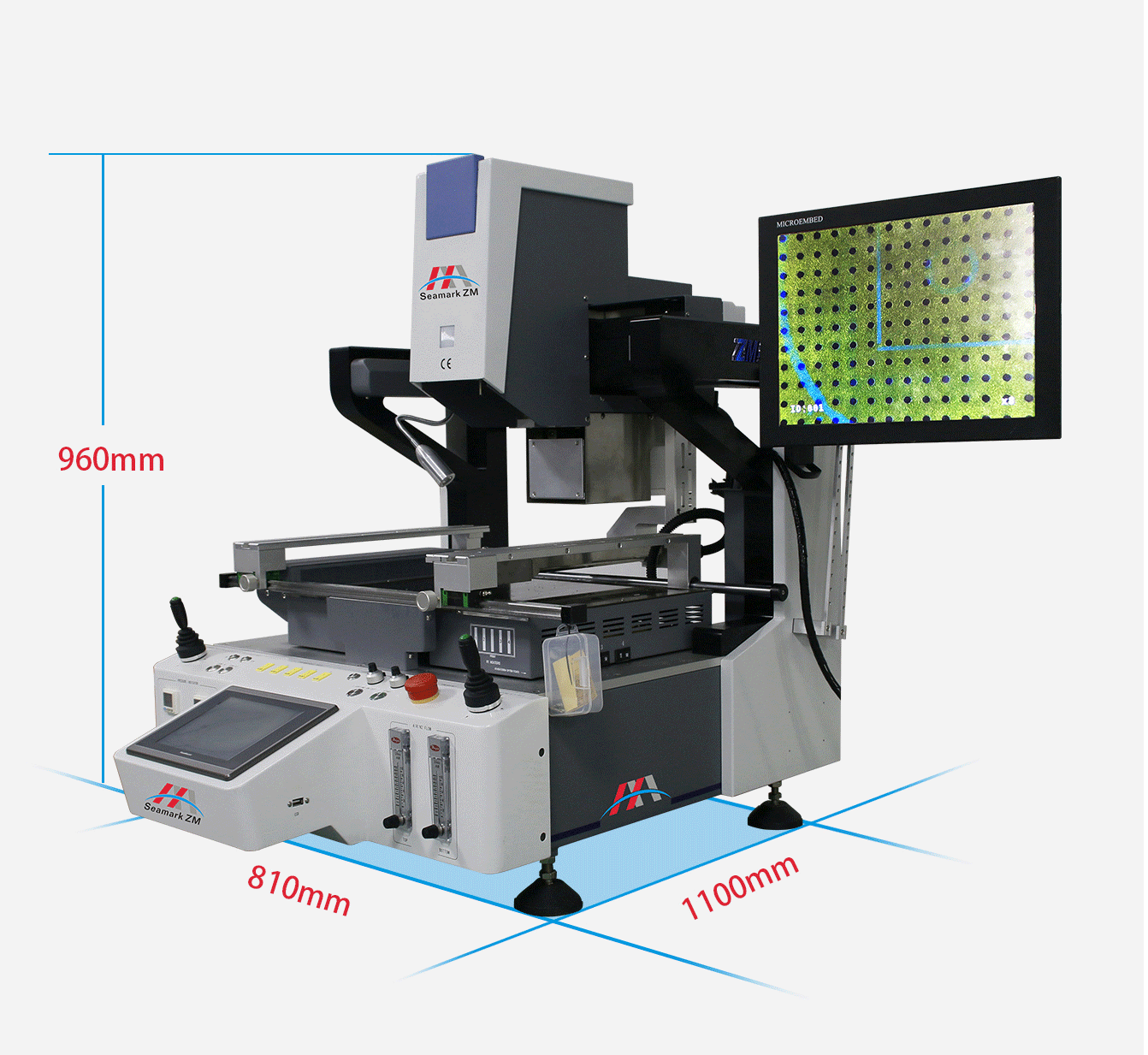

The system integrates multiple functions including top heating, bottom heating, a preheating zone, and a feeding mechanism, while maintaining a compact overall size of only L810 × W1100 × H960 mm and a weight of 151 kg.
It innovatively combines V-grooves, universal fixtures, and laser red-dot positioning. Whether for standard rectangular boards, irregular-shaped boards, or flexible PCBs, an optimal fixing solution can be achieved, effectively preventing damage to board edges or surface-mounted components.
