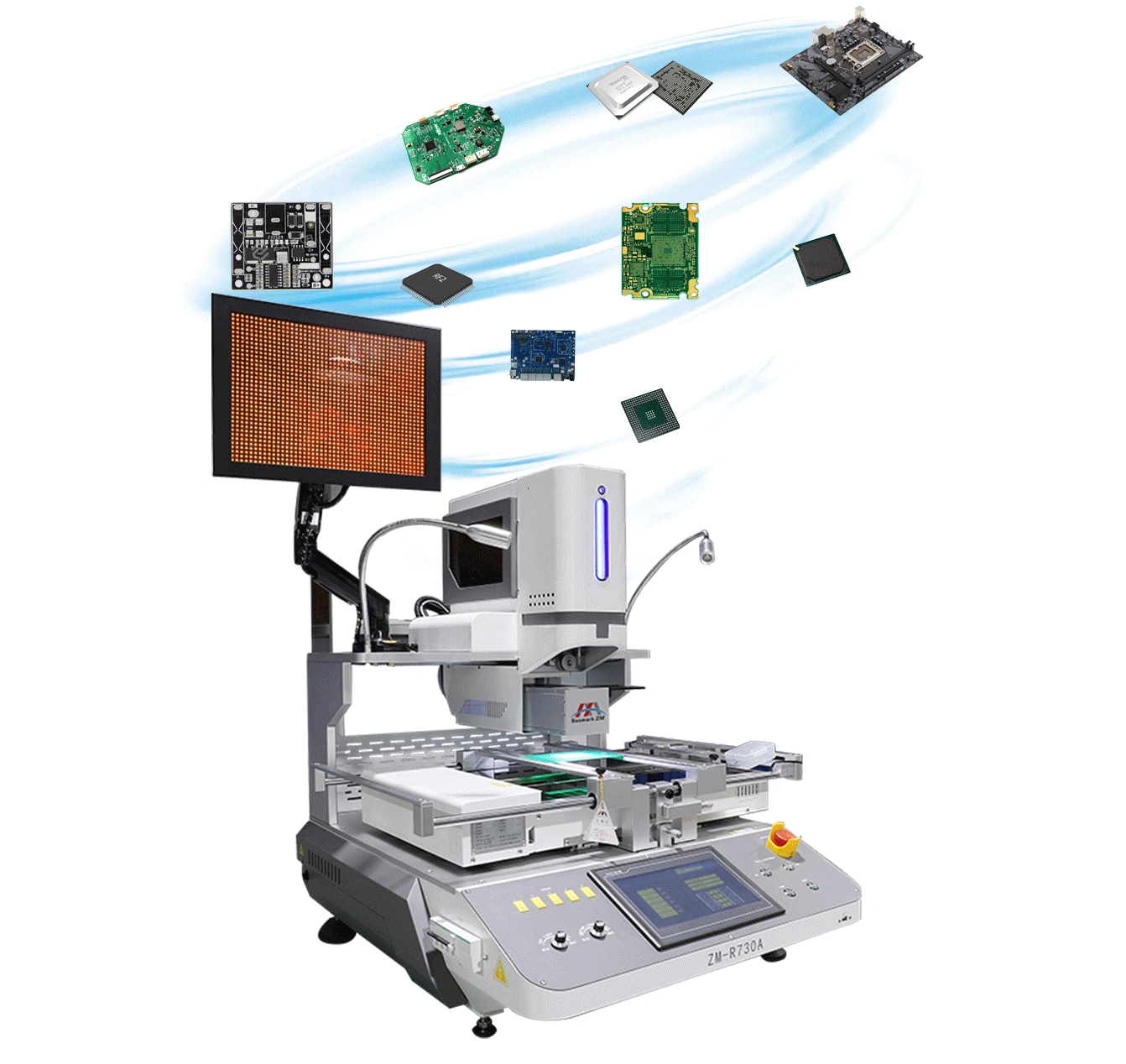

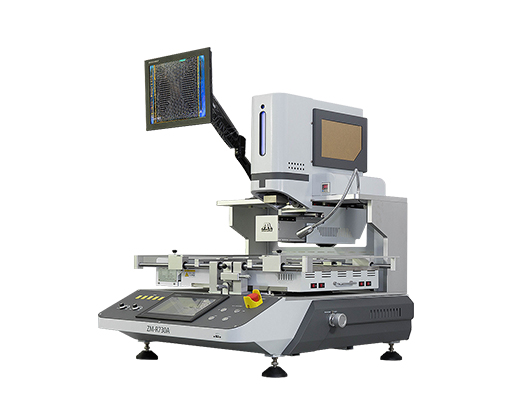

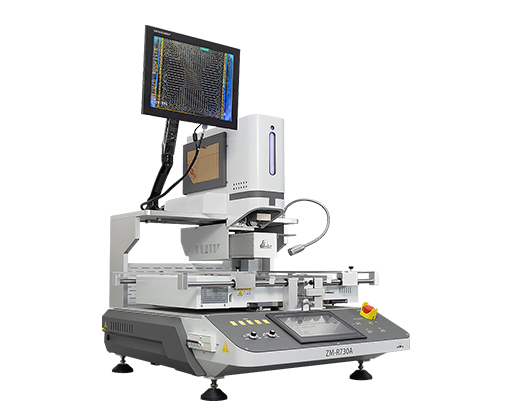

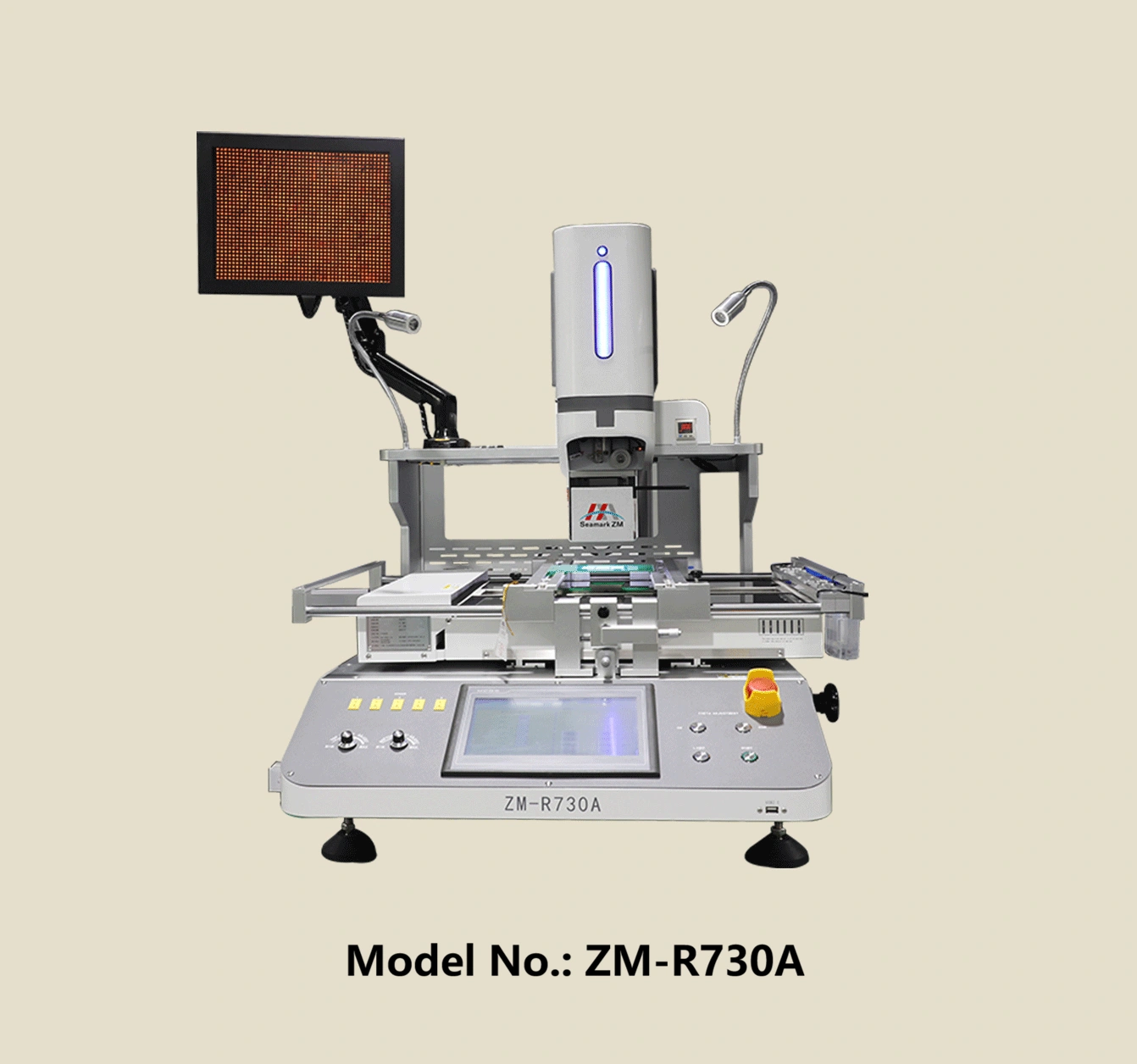

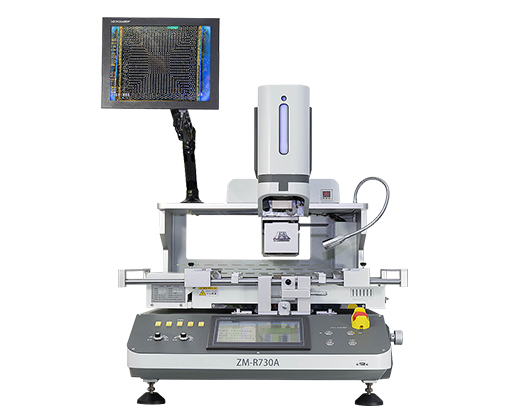

Станция для ремонта крупногабаритных плат BGA ZM-R730A представляет собой полуавтоматическую систему пайки. Оборудование отличается стабильным контролем температуры, большим сенсорным HD-экраном, системой оптического совмещения высокой четкости и интеллектуальным управлением, а также съемной зоной инфракрасного нагрева и другими преимуществами. Являясь одним из самых авторитетных и профессиональных поставщиков ремонтных станций BGA, компания Zhuomao гарантирует производство лучшей продукции высокого качества.

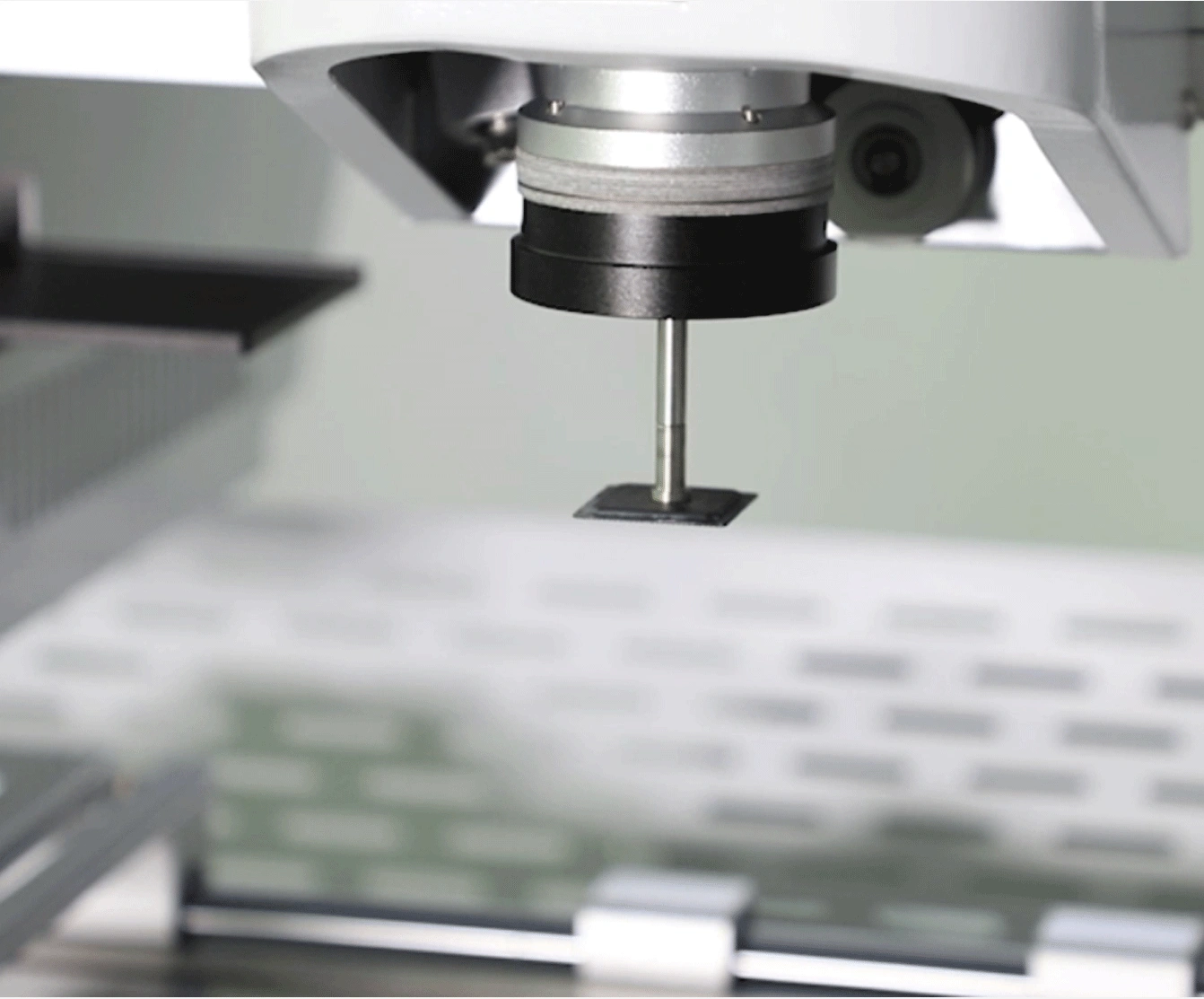

Три температурные зоны управляются независимо, нагрев осуществляется конвекционным горячим воздухом. Высота нижней температурной зоны регулируется. Верхняя температурная зона имеет встроенное вакуумное сопло для захвата (адсорбции) чипа, оснащенное мониторингом отрицательного давления и устройством защиты по давлению.
Большую деятельность экрана касания ХД с разнообразие режимами деятельности, дисплеем в реальном времени, и редактирует кривую температуры, каждую группу в составе кривая температуры можно установить до 8 этапов, может хранить 100 групп в составе кривая температуры, может автоматически проанализировать кривую, прочитанные через управление экрана касания.
Зона ИК-предварительного нагрева нагревается инфракрасной трубкой из углеродного волокна и защищена микрокристаллической панелью, устойчивой к высоким температурам. Он может перемещаться влево и вправо, чтобы облегчить обслуживание больших и нерегулярных печатных плат.
Оборудованный с автоматическим питаясь прибором, используя ПЛК Панасоник и высокоточный модуль контроля температуры, высокоточная К-типа термопара, процесс пайки оплавлением динамического мульти-контура управлением короткозамкнутого витка ПИД выборочный, точность может достигнуть ± 1 ℃. Функция сигнализации защиты от перегрева, программное шифрование и надежная функция.
Как один из ведущих поставщиков станций для ремонта BGA в Китае, компания Seamark ZM славится своим мощным техническим потенциалом, надежным качеством продукции и внимательным обслуживанием. Если вы хотите узнать больше о машинах для ремонта BGA и подобрать идеальное ремонтное оборудование для вашего завода, пожалуйста, свяжитесь с Seamark ZM в первую очередь.
| Параметр | Значение |
| Электропитание | AC 380В ±10%, 50/60 Гц |
| Мощность | 7,75 кВт (Макс.) Верхний нагреватель: 1,45 кВт Нижний нагреватель: 1,2 кВт ИК-преднагреватель: 4,8 кВт Прочее потребление: 0,3 кВт |
| Размер печатной платы (PCB) | 632×520 мм (Макс.); 6×6 мм (Мин.) |
| Размер чипа BGA | 80×80 мм (Макс.); 3×3 мм (Мин.) |
| Размер зоны ИК-нагрева | 570×435 мм |
| Датчики температуры | 5 шт. |
| Способ управления | 10-дюймовая сенсорная HD-панель (1080P 16:9) |
| Система управления | ПЛК Panasonic + Модуль контроля температуры |
| Система отображения | 15-дюймовый промышленный HD-дисплей (1080P 16:9) |
| Система совмещения | 2-мегапиксельная цифровая HD-система, автоматический оптический зум с лазерным целеуказателем (красная точка) |
| Вакуумный захват | Автоматический |
| Точность совмещения | ±0,01 мм |
| Контроль температуры | Замкнутый контур с термопарой K-типа, точность в пределах ±1℃ |
| Устройство подачи | Есть (В наличии) |
| Позиционирование | V-образный паз с универсальными фиксаторами |

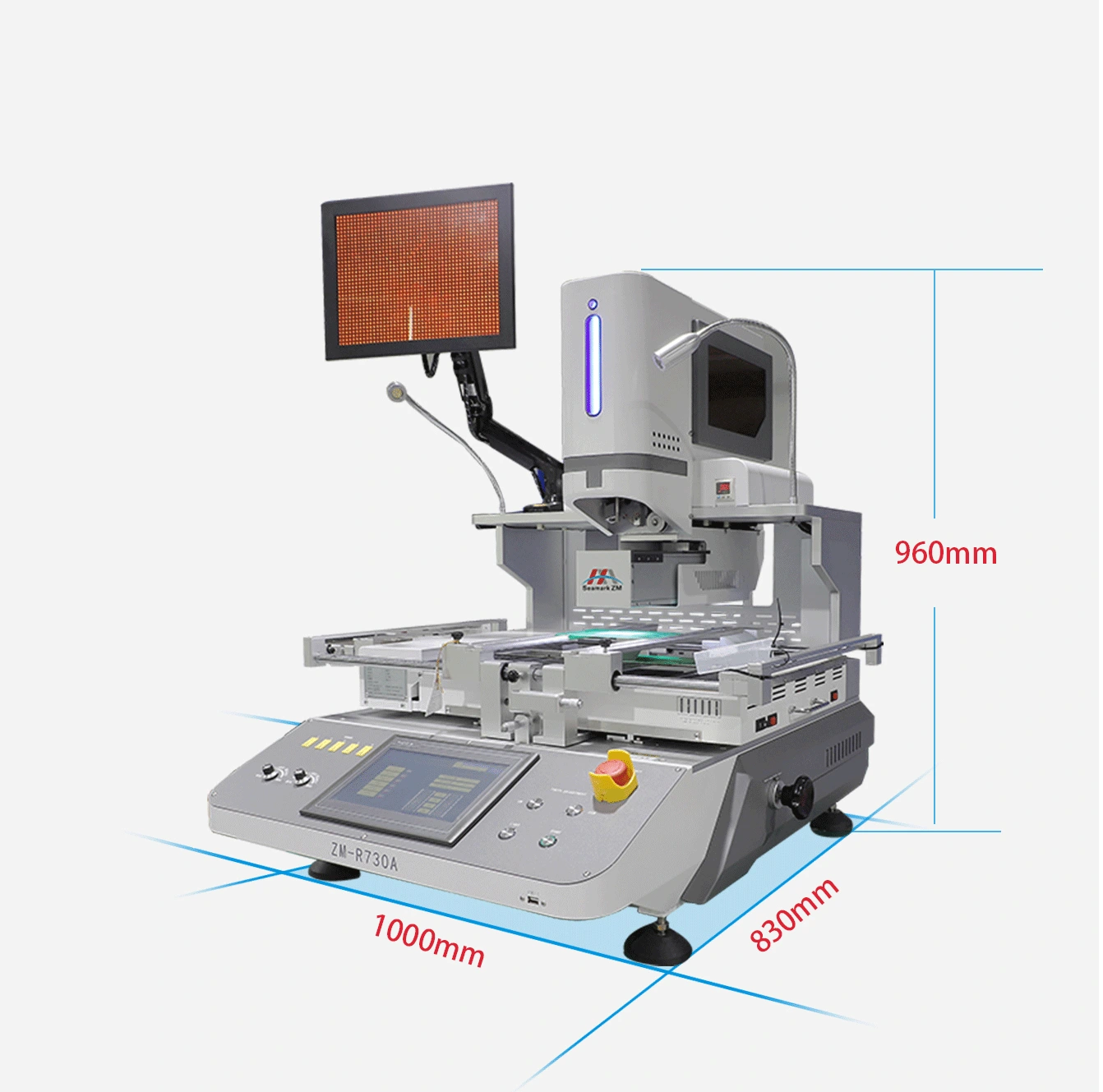

| Габариты | Д1000 × Ш835 × В960 мм |
| Вес | 130,5 кг |
The ZM-R730A is equipped with a 2-megapixel high-definition digital imaging system and an automatic optical zoom lens, achieving alignment accuracy of ±0.01 mm.
Even micro solder pads that are invisible to the naked eye can be automatically and precisely recognized and positioned, ensuring a high first-pass rework success rate.

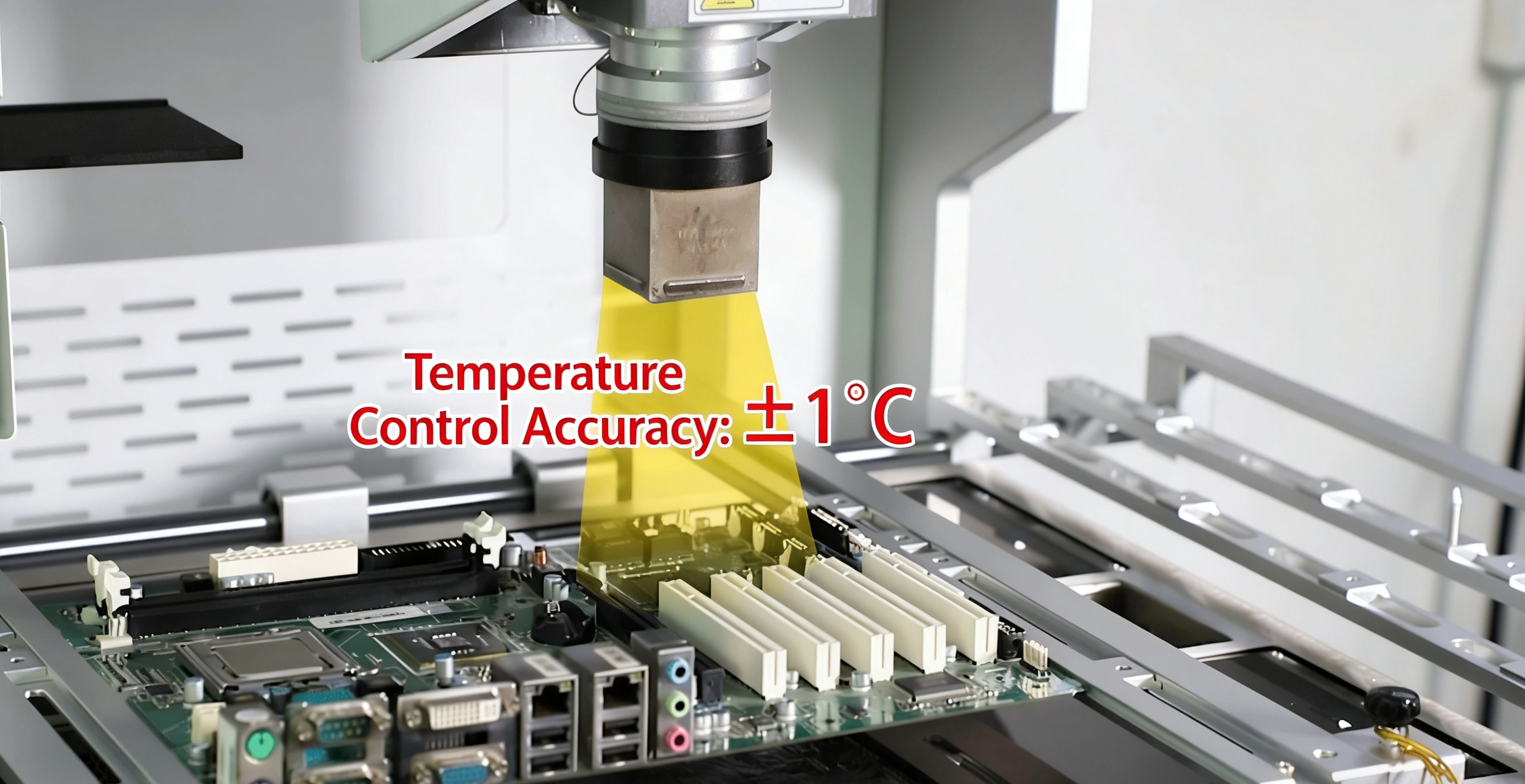

The system adopts a high-precision K-type thermocouple–based dynamic PID multi-loop closed-loop control system.
Temperature is monitored in real time and continuously compared with the preset thermal profile, allowing instantaneous output adjustment to achieve temperature control accuracy of up to ±1 °C.
This delivers “laboratory-grade” repeatability and consistency for the rework process, while effectively protecting temperature-sensitive components.
The system features an extra-large 570 × 435 mm IR heating zone, fully covering most large-sized PCBs and delivering uniform and stable thermal radiation.It integrates an automatic board feeding mechanism and a vacuum suction system. With only a single setup, the equipment automatically completes PCB transfer and positioning, significantly improving production efficiency. This ensures consistent results for every rework operation and effectively reduces human error.
With a movable infrared heating zone, V-groove, and universal fixtures, along with a PCB support size of 632×520 mm and a chip handling capability of 3×3 mm, the Seamark R730A offers outstanding process flexibility. From large industrial control boards to compact consumer electronics motherboards, a single unit can handle them all, achieving true “multi-purpose functionality.”
The equipment achieves not just heating, but a complete selective reflow soldering process based on closed-loop control. It ensures that the entire workflow—from alignment to heating—is under precise monitoring and feedback, making the soldering quality of rework points virtually equivalent to the original SMT assembly level.
