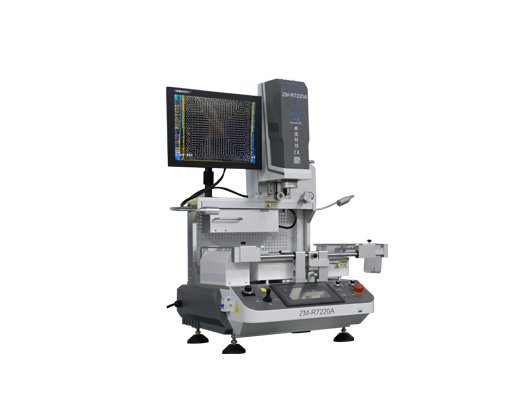

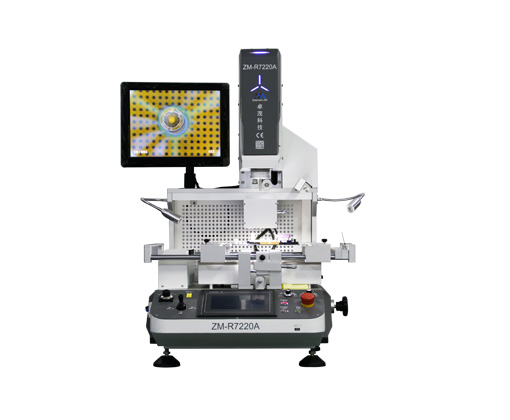

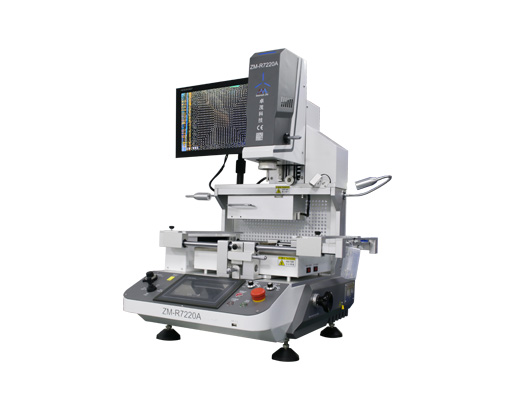

Инфракрасная станция для ремонта SMD ZM-R7220A представляет собой интеллектуальное паяльное оборудование. Как производитель ИК-паяльных станций, компания Zhuomao гарантирует высокое качество своих машин для работы с BGA. Важно отметить, что цена на инфракрасные паяльные станции Zhuomao остается на разумном и доступном уровне.
Кроме того, стоит учесть, что инфракрасная ремонтная станция Seamark ZM-R7220A ранее была известна под модельным номером ZM-R6200C.
Отображение температуры в реальном времени с функцией автоматического анализа кривых.
Цифровое изображение CCD высокой четкости (2 м пикселей), система автоматического оптического зума, ручное управление и лазерное выравнивание красных точек.
Зона предварительного нагрева ИК нагревается средневолновой керамической инфракрасной нагревательной пластиной, многофункциональным подвижным крепежным кронштейном для печатной платы и нижней опорной рамой BGA. Интегрированный ламинарный вентилятор охлаждения.
Управление на основе джойстика для плавного подъема головы и плавной регулировки масштабирования изображения, что обеспечивает быстрое и интуитивно понятное управление.
Как ведущий завод-производитель и поставщик инфракрасных ремонтных станций в Китае, компания Seamark ZM славится своей мощной технической базой, совершенными средствами контроля, надежным качеством продукции и комплексным обслуживанием. Если вы хотите узнать больше о машинах для ремонта BGA и получить лучшую цену на инфракрасную паяльную станцию для вашего завода, пожалуйста, свяжитесь с Seamark ZM в первую очередь.
| Параметр | Значение |
| Электропитание | AC 220В ±10%, 50/60 Гц |
| Мощность | 5,65 кВт (Макс.) Верхний нагреватель: 1,45 кВт Нижний нагреватель: 1,2 кВт ИК-преднагреватель: 2,7 кВт Прочее: 0,3 кВт |
| Размер печатной платы (PCB) | 412×370 мм (Макс.); 6×6 мм (Мин.) |
| Размер чипа BGA | 60×60 мм (Макс.); 2×2 мм (Мин.) |
| Размер зоны ИК-нагрева | 285×375 мм |
| Датчики температуры | 1 шт. |
| Способ управления | 7-дюймовый сенсорный HD-экран |
| Система управления | Автономная система управления нагревом V2 (защищено авторским правом) |
| Система отображения | 15-дюймовый промышленный SD-дисплей (фронтальный экран 720P) |
| Система совмещения | 2-мегапиксельная цифровая SD-система, автоматический оптический зум с лазерным целеуказателем (красная точка) |
| Вакуумный захват | Автоматический |
| Точность совмещения | ±0,02 мм |
| Контроль температуры | Замкнутый контур с термопарой K-типа, точность в пределах ±3℃ |
| Устройство подачи | Нет |
| Позиционирование | V-образный паз с универсальными фиксаторами |
| Габариты | Д685 × Ш633 × В850 мм |
| Вес | 76 кг |
Главное отличие между термовоздушной станцией и инфракрасной (ИК) станцией BGA заключается в способе нагрева платы. Термовоздушная станция использует нагретый воздух для передачи тепла от инструмента к плате и далее к шарикам припоя, тогда как инфракрасная станция BGA использует инфракрасный свет для нагрева каждого шарика ровно настолько, чтобы он расплавился.
Следующее важное отличие заключается в способе контроля температуры: термовоздушные станции используют ПИД-регулирование (PID), в то время как инфракрасные станции BGA используют пропорциональную модуляцию давления (PPM). Технология PPM более точна, чем PID, так как способна отслеживать изменения давления в течение миллисекунд. Это означает, что при нанесении флюса на плату или при оплавлении шариков припоя вы можете быстро реагировать, корректируя настройки PPM по мере необходимости. В системах с PID это заняло бы около 20 секунд на каждое изменение из-за более медленного времени отклика в большинстве систем.
Еще одно ключевое отличие кроется в системах управления воздушным потоком. Термовоздушным станциям требуется поток воздуха, тогда как ИК-станции не нуждаются в специализированном воздушном потоке для нагрева. Охлаждение происходит вне камеры нагрева с помощью внешнего вентилятора, который равномерно обдувает все зоны, независимо от того, насколько близко или далеко они расположены друг от друга.
