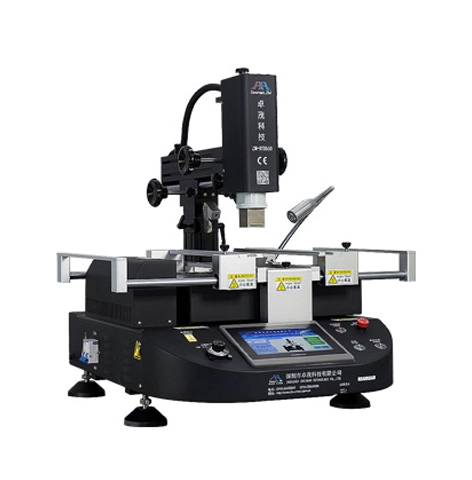

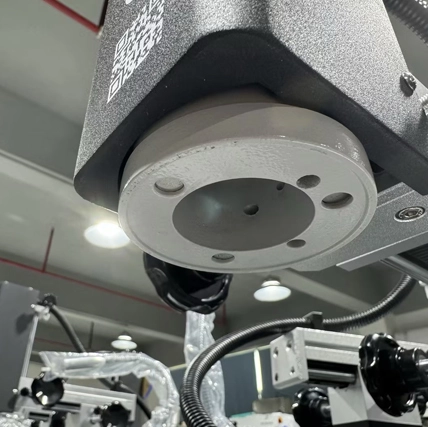

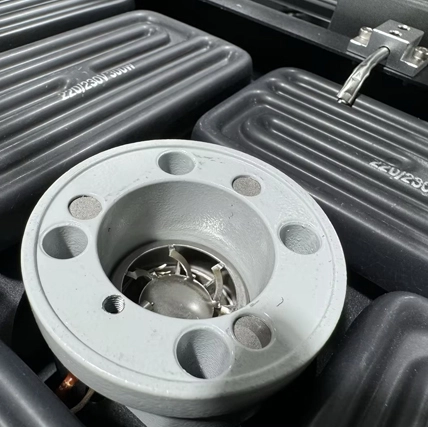

Станция ZM-R5860 от Zhuomao оснащена независимым контролем трех температурных зон, конвекционным нагревом горячим воздухом и регулируемой по высоте нижней температурной зоной. Она имеет высокоточную автономную систему управления, высокоточную термопару K-типа с погрешностью до ±3℃, а также использует динамическое многоконтурное управление APR с замкнутым циклом для процесса селективной пайки оплавлением. В системе установлен импортный мощный встроенный вентилятор охлаждения.
Являясь одним из самых авторитетных поставщиков станций для ремонта BGA, Seamark ZM предлагает лучшие паяльные станции BGA высокого качества. Если вы хотите узнать цену на Seamark ZM R5860, пожалуйста, свяжитесь с нами прямо сейчас!
Управление осуществляется через сенсорный экран высокой четкости, поддерживается отображение и редактирование температурных кривых в реальном времени. Каждую температурную кривую можно настроить на 8 сегментов (этапов). В памяти устройства можно хранить до 100 групп температурных профилей. Присутствует функция автоматической настройки (самоорганизации) температуры.
Лазерный индикатор (красная точка) служит направляющей для точного позиционирования печатной платы и компонентов.
Внешняя вакуумная ручка-присоска (вакуумный пинцет) предназначена для удобного захвата и перемещения компонентов BGA.
| Параметр | Значение |
| Электропитание | AC 220В ±10%, 50/60 Гц |
| Мощность | 5,0 кВт (Макс.) Верхний нагреватель: 0,8 кВт Нижний нагреватель: 1,2 кВт ИК-преднагреватель: 2,7 кВт Прочее потребление: 0,3 кВт |
| Размер печатной платы (PCB) | 410×370 мм (Макс.); 10×10 мм (Мин.) |
| Размер чипа BGA | 40×40 мм (Макс.); 10×10 мм (Мин.) |

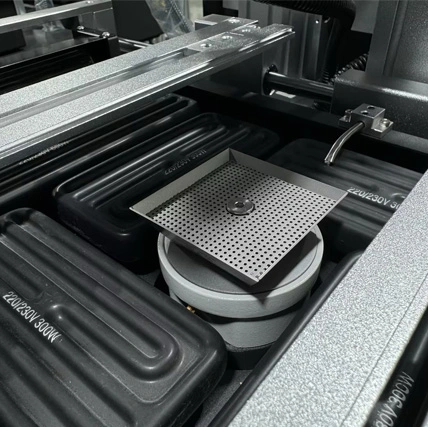

| Размер зоны ИК-нагрева | 375×285 мм |
| Датчики температуры | 1 шт. |
| Способ управления | 7-дюймовый сенсорный HD-экран |
| Система управления | Автономная система управления нагревом V1 (защищено авторским правом) |
| Система совмещения | Лазерный целеуказатель (точка) |
| Вакуумный захват | Ручной |
| Контроль температуры | Замкнутый контур с термопарой K-типа, точность до ±3℃ |
| Позиционирование | V-образный паз с универсальными фиксаторами |
| Габариты | Д635 × Ш620 × В655 мм |
| Вес | 43,5 кг |

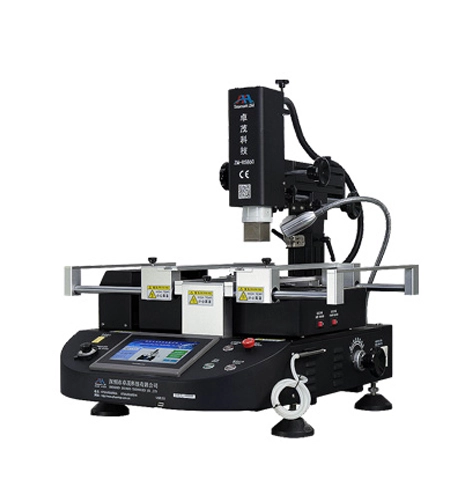

Термовоздушная паяльная станция BGA Seamark ZM R5860 — это ремонтная станция, используемая для пайки и демонтажа компонентов с массивом шариковых выводов (BGA) на печатных платах (PCB). Компоненты BGA представляют собой тип корпуса для поверхностного монтажа, используемый для интегральных микросхем.
Работа машины BGA Seamark ZM R5860 основана на технологии термовоздушного ремонта. Она использует точно контролируемый горячий воздух для расплавления шариков припоя компонента BGA, позволяя удалить или заменить его без повреждения печатной платы или самого компонента. Машина также использует систему визуального совмещения для точного выравнивания компонента BGA относительно печатной платы.
Станция Seamark ZM R5860 обеспечивает точный контроль температуры и воздушного потока, гарантируя надежный и высококачественный процесс пайки/демонтажа. Она подходит для работы с широким спектром компонентов BGA и печатных плат.
Режим работы паяльной станции BGA Seamark ZM R5860 включает несколько этапов:
Предварительный нагрев (Преднагрев):Печатная плата нагревается до необходимой температуры для предотвращения теплового удара (термошока) при последующей подаче горячего воздуха.
Совмещение (Выравнивание):Компонент BGA точно позиционируется относительно печатной платы с помощью системы визуального совмещения станка.
Пайка/Демонтаж:Горячий воздух подается на компонент BGA для расплавления шариков припоя. В режиме демонтажа компонент затем снимается с платы. В режиме пайки компонент устанавливается на печатную плату, после чего припой остывает и затвердевает, создавая прочное электрическое и механическое соединение.
Охлаждение:Печатная плата охлаждается до комнатной температуры в контролируемом режиме для предотвращения термического напряжения и деформации (коробления).
