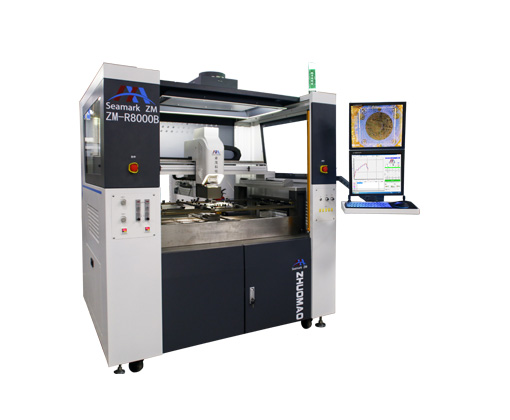

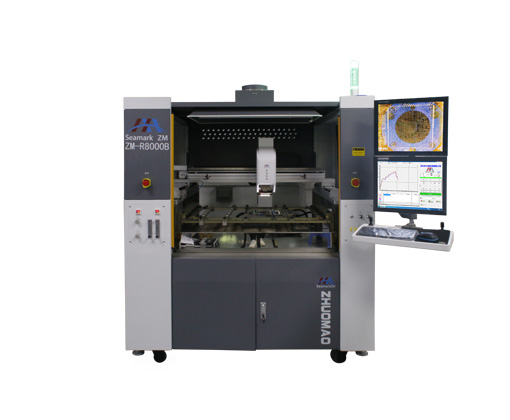

Станция R8000B для ремонта компонентов поверхностного монтажа (SMD/BGA) представляет собой крупногабаритную прецизионную систему. Данное оборудование для ремонта BGA оснащено функцией автоматической настройки термопрофиля, обширной платформой преднагрева, системами автоматической подачи и вакуумного захвата, а также высокопроизводительной многоконтурной системой нагрева.
Являясь одним из самых надежных производителей станций для ремонта BGA, компания Seamark ZM поставляет лучшие продукты высокого качества.
Как один из ведущих поставщиков станций для ремонта BGA в Китае, компания Seamark ZM славится своим мощным техническим потенциалом, совершенными средствами контроля, надежным качеством продукции и полным спектром услуг. Если вы хотите узнать о различных типах автоматических станций для ремонта BGA и подобрать идеальное ремонтное оборудование для вашего предприятия, пожалуйста, свяжитесь с Seamark ZM в первую очередь.
Платформа предварительного нагрева большой площади
Независимое управление тремя температурными зонами. В верхней температурной зоне используются керамические нагреватели. В зоне предварительного нагрева применяются импортированные из Германии средневолновые керамические инфракрасные нагревательные панели (аналогично специализированным ИК-станциям). Управление каждой панелью осуществляется независимо, что позволяет регулировать зону преднагрева в соответствии с размером печатной платы. Большая площадь нагрева (850×580 мм) подходит для ремонта крупногабаритных плат. Зона преднагрева автоматически регулирует расстояние до платы для достижения наилучшей эффективности.
Самонастройка температурной кривой (Автонастройка термопрофиля)
Использование промышленного ПК и системы управления сервоприводами обеспечивает точный контроль. Поддерживается несколько режимов работы, отображение и редактирование температурных кривых в реальном времени. Каждый профиль можно настроить более чем на 12 сегментов (этапов). Система выполняет автоматический анализ кривых; данные автоматически сохраняются в массивные лог-файлы, что удобно для вызова исторических параметров и отслеживания причин отклонения качества. Предусмотрена защита от перегрева и функция аварийной сигнализации. Программное обеспечение оснащено шифрованием и функцией защиты от ошибок оператора («защита от дурака»).
Автоматическая подача и вакуумный захват (адсорбция)
Нагревательная головка имеет встроенную вакуумную трубку для захвата чипа, электрическое управление вращением на 360 градусов для совмещения, мониторинг вакуумного давления (отрицательного давления), а также устройство автоматической подачи (фидер) для реализации автоматической загрузки и выгрузки. Благодаря функции памяти, процессы отпайки и захвата чипа можно выполнить «одной кнопкой», что делает управление простым.
Модуль оптической инспекции высокой четкости (HD)
Импортная система оптического совмещения с HD-камерой (2 мегапикселя). Перемещение оптической линзы для совмещения осуществляется автоматически с помощью сервосистемы под управлением ПК. Два 17-дюймовых экрана используются для раздельного отображения результата совмещения и рабочего интерфейса управления. Функция совмещения работает независимо и не мешает операционной системе, что обеспечивает удобство в работе.
Высокопроизводительная многоконтурная система нагрева
Внешний интерфейс поддерживает 5 каналов измерения температуры. Внутри используются высокоточные термопары K-типа с точностью до ±1℃. Применяется динамическое многоконтурное ПИД-управление с замкнутым циклом для процесса селективной пайки оплавлением. В то же время предусмотрена возможность подключения нагрева с использованием азота для защиты PCBA от окисления и пожелтения. Отрицательное давление и поток точно регулируются расходомером.
| Параметр | Значение |
| Электропитание | AC 380В ±10%, 50/60 Гц |
| Мощность | Общая мощность: 27,65 кВт Верхняя температурная зона: 1,45 кВт Нижняя температурная зона: 1,2 кВт Зона предварительного нагрева: 23,2 кВт Прочее потребление: 1,8 кВт |
| Размер печатной платы (PCB) | 800×660 мм (Макс.); 10×10 мм (Мин.) |
| Размер чипа BGA | 80×80 мм (Макс.); 2×2 мм (Мин.) |
| Размер зоны ИК-нагрева | 850×580 мм |
| Управление перемещением | Оси X/Y/Z |
| Датчики температуры | 5 шт. |
| Система управления | Промышленный ПК + Система управления сервоприводами |
| Система отображения | 17-дюймовый промышленный HD-дисплей (1080P 16:9) + 17-дюймовый SD-дисплей |
| Система совмещения | 2-мегапиксельная цифровая HD-система, автоматический оптический зум, лазерный целеуказатель (красная точка) |
| Вакуумный захват | Автоматический |
| Точность совмещения | ±0,01 мм |
| Контроль температуры | Замкнутый контур с термопарой K-типа, точность в пределах ±1℃ |
| Устройство подачи | Есть (В наличии) |
| Позиционирование | L-образный паз с универсальными фиксаторами (возможна кастомизация фиксаторов сложной формы) |
| Габариты | Д1620 × Ш1370 × В1950 мм |
| Вес | 840,5 кг |
