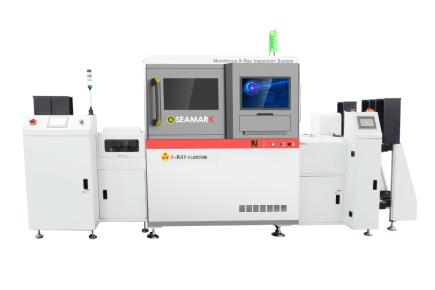

Модель XL6500B представляет собой устройство автоматической инспекции, отличающееся высокой проникающей способностью, большим коэффициентом увеличения, высоким разрешением и обширной зоной контроля.
Система оснащена инновационным программным обеспечением собственной разработки с алгоритмами искусственного интеллекта (AI), что обеспечивает высокую скорость и прецизионную точность автоматической инспекции.
Оборудование идеально подходит для 100% автоматического поточного контроля продукции с высокими требованиями к качеству, включая:
Электронные полупроводники;
Печатные узлы SMT (PCBA);
Силовые модули IGBT;
Светодиоды (LED);
Прецизионные конструкционные компоненты.
Система поддерживает контроль различных типов корпусов, таких как BGA, QFN, QFP и SOP, что позволяет значительно повысить эффективность контроля качества продукции заказчика.
Широкая область применения: Оборудование подходит для автоматического поточного контроля (in-line) электронных полупроводников, печатных узлов SMT, модулей IGBT, светодиодов (LED) и других изделий.

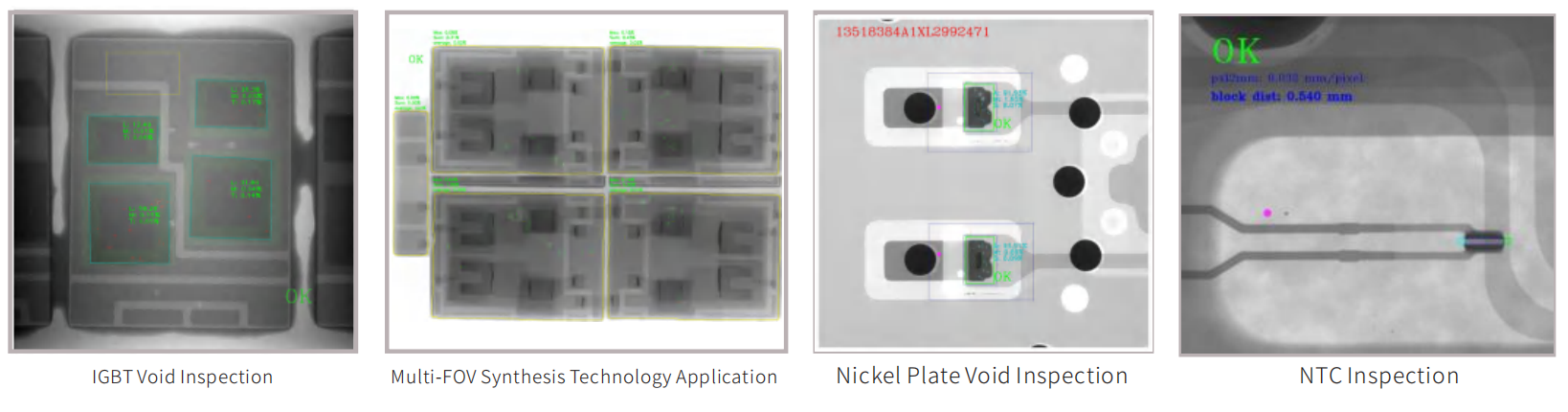

Интеллектуальная инспекция с ИИ (AI): Точное обнаружение таких дефектов пайки, как пустоты (voids), недостаток припоя (insufficient solder) и перемычки/короткие замыкания (solder bridging).
Кастомизация алгоритмов контроля: Модели ИИ-инспекции могут быть адаптированы и настроены в соответствии со специфическими требованиями заказчика.
Быстрое программирование: Использование пошагового мастера (Wizard) для создания и редактирования шаблонов инспекции обеспечивает простоту и эффективность настройки.
Многоуровневая система безопасности: Наличие защитных блокировок (interlocks) и функции автоматического отключения источника рентгеновского излучения в режиме ожидания (idle status).
Прослеживаемость данных (Traceability): Система считывания штрих-кодов обеспечивает привязку данных инспекции к конкретному изделию.
О компании Seamark ZM
Являясь профессиональным производителем оборудования для рентгеновского контроля в Китае, компания Seamark ZM известна своей мощной технической базой, полным спектром средств контроля, надежным качеством и отличным сервисом. Если вы хотите узнать точную стоимость рентгеновского оборудования и подобрать идеальное решение для вашего производства, пожалуйста, свяжитесь с Seamark ZM.

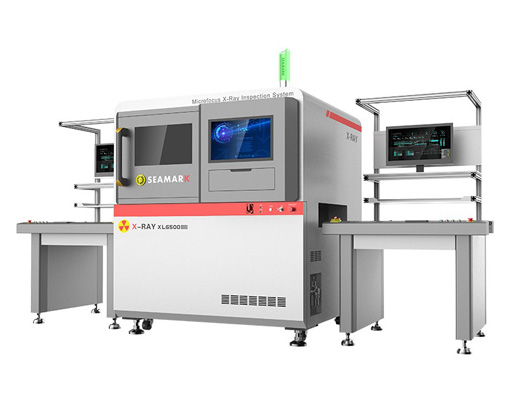

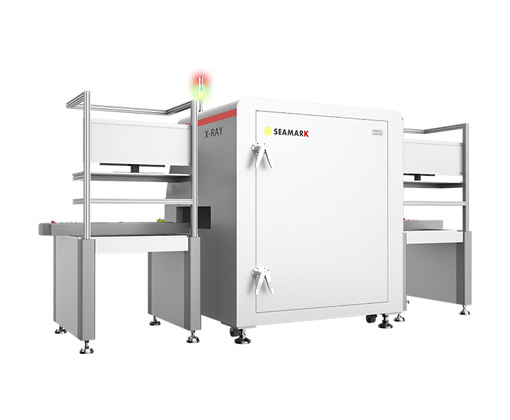

| Модель | XL6500 | XL6500B |
| Спецификация источника рентгеновского излучения | (X-Ray Tube Source) | |
| Тип трубки | Микрофокусный рентгеновский источник закрытого типа (на отражение) | (Reflective sealed micro-focus X-ray source) |
| Напряжение трубки | 0-90 кВ | 40-130 кВ |
| Ток трубки | 0-200 мкА | 10-300 мкА |
| Макс. выходная мощность | 8 Вт | 39 Вт |
| Размер микрофокусного пятна | 5~50 мкм | 5~50 мкм |
| Спецификация плоскопанельного детектора | (Flat Panel Detector) | |
| Тип детектора | Плоскопанельный детектор на основе аморфного кремния | (Amorphous silicon flat panel detector) |
| Матрица пикселей | 1536 × 1536 | 1536 × 1536 |
| Поле обзора (FOV) | 130 мм × 130 мм | 130 мм × 130 мм |
| Разрешение | 5.8 пар линий/мм (Lp/mm) | 5.8 пар линий/мм (Lp/mm) |
| Частота кадров (1×1) | 20 к/с (fps) | 20 к/с (fps) |
| АЦП (Битность) | 16 бит | 16 бит |
| Общие параметры оборудования | (Equipment Specification) | |
| Входное питание | 220 В 10 А / 110 В 15 А, 50-60 Гц | 220 В 10 А / 110 В 15 А, 50-60 Гц |
| Операционная система | Промышленный ПК, Win10 64-бит | Промышленный ПК, Win10 64-бит |
| Размер инспектируемого образца | 510 мм × 600 мм | 510 мм × 600 мм |
| Габариты | Д 1500 мм × Ш 1550 мм × В 2160 мм | Д 1500 мм × Ш 1550 мм × В 2160 мм |
| Вес нетто | 2350 кг | 2350 кг |
