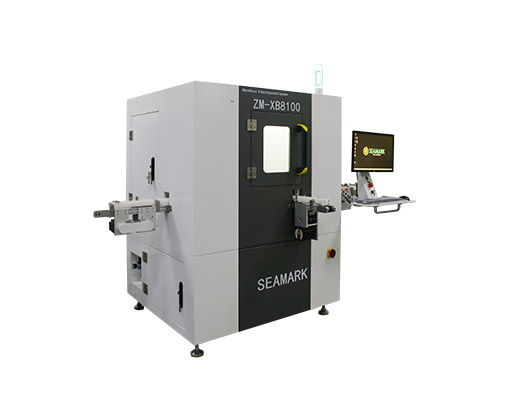

Установка XB8100 предназначена для автоматического поточного контроля (in-line) взаимного расположения (выравнивания) положительного и отрицательного электродов в процессе производства цилиндрических аккумуляторов типа 18650.
Данное оборудование для автоматической рентгеновской инспекции (AXI) работает на базе передовых технологий обработки изображений. Система преобразует рентгеновское излучение в визуальное изображение с помощью плоскопанельного детектора. Программное обеспечение измеряет отклонение выравнивания между анодом и катодом аккумулятора, автоматически отбраковывает дефектные изделия и обеспечивает полную автоматизацию процесса тестирования.
Высокотехнологичные компоненты: Система оснащена рентгеновской трубкой с напряжением 130 кВ (размер фокусного пятна 16 мкм) и плоскопанельным детектором высокого разрешения собственной разработки Seamark (Zhuomao).
Полная автоматизация: Автоматическое обнаружение дефектов, принятие решений и автоматическая сортировка изделий на годные и бракованные (OK/NG). Система подходит как для встраивания в производственную линию (online), так и для автономной работы (offline).
Безопасность (Interlock): Все двери доступа к зоне контроля оснащены системой защитной блокировки. Включение рентгеновского излучения невозможно, если хотя бы одна дверь открыта.
Модульный дизайн: Конструкция позволяет реализовать автоматическую загрузку и выгрузку продукции.
Прослеживаемость (Traceability): Сохранение изображений дефектных аккумуляторов в реальном времени, что позволяет отслеживать историю и вести журнал событий.
Хранение данных: Одновременное сохранение исходного рентгеновского снимка и изображения с результатами инспекции. Данные автоматически заносятся в таблицу для удобства просмотра и статистического анализа.
Интеграция в линию: Входной и выходной конвейеры могут быть состыкованы непосредственно с производственной линией заказчика.
О компании Seamark ZM
Являясь профессиональным производителем оборудования для рентгеновского контроля в Китае, компания Seamark ZM известна своей мощной технической базой, полным спектром средств контроля, надежным качеством и отличным сервисом. Если вы хотите узнать точную стоимость промышленного рентгеновского оборудования и подобрать идеальное решение для вашего производства, пожалуйста, свяжитесь с Seamark ZM.
| Спецификация источника рентгеновского излучения | (X-Ray Tube Source Specification) |
| Тип источника | Закрытый микрофокусный рентгеновский источник (Sealed Micro-Focus X-Ray Source) |
| Напряжение | 130 кВ |
| Диапазон рабочего напряжения | 40-130 кВ |
| Диапазон рабочего тока | 10-300 мкА |
| Максимальная выходная мощность | 39 Вт |
| Размер микрофокусного пятна | 16-50 мкм |
| Спецификация плоскопанельного детектора | (Flat Panel Detector Specification) |
| Тип детектора | Плоскопанельный детектор на базе CMOS (CMOS flat panel detector) |
| Матрица пикселей | 1172 × 1100 |
| Поле обзора (FOV) | 58 мм × 54 мм |
| Разрешение | 10.1 пар линий/мм (Lp/mm) |
| Частота кадров (1×1) | 30 к/с (fps) |
| АЦП (Битность) | 14 бит |
| Общие параметры | (General Parameters) |
| Габариты | Д 2450 мм × Ш 1560 мм × В 1740 мм |
| Входное питание | 220 В 10 А, 50-60 Гц |
| Вес нетто | Ок. 1430 кг |
| Радиационная безопасность | ＜1 мкЗв/ч (μSv/h) |
