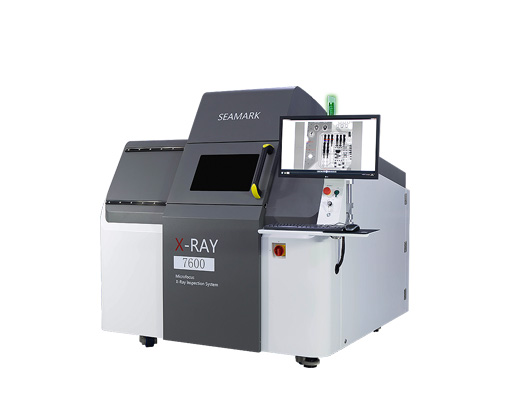

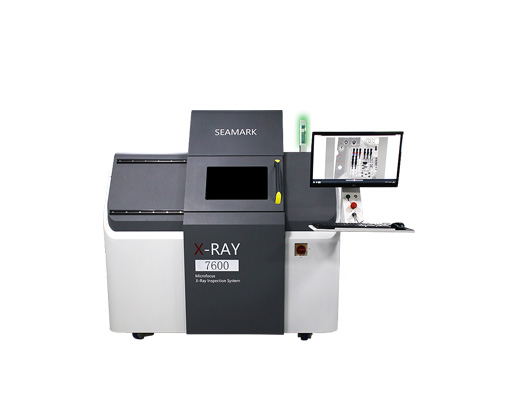

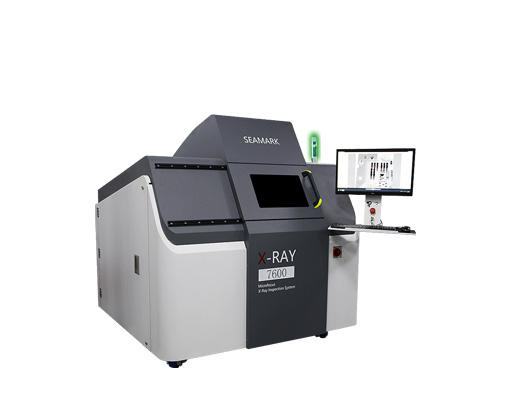

Seamark X7600B — это автономная система рентгеновского контроля высокого класса (High-End), разработанная для обеспечения максимальной точности. Благодаря использованию первоклассной закрытой рентгеновской трубки Hamamatsu 130 кВ, система обеспечивает обнаружение субмикронных дефектов в полупроводниковых корпусах, пустот в пайке BGA/CSP и модулях IGBT.
Являясь одним из самых авторитетных и надежных производителей систем оптического (AOI) и рентгеновского (AXI) контроля, компания Seamark прикладывает все усилия для предоставления вам качественной продукции и высокого уровня сервиса.
Являясь профессиональным производителем оборудования для рентгеновского контроля в Китае, компания Seamark ZM славится своим мощным техническим потенциалом, совершенными средствами контроля, надежным качеством и отличным сервисом. Если вы хотите узнать точную цену на промышленную рентгеновскую установку и подобрать идеальное ремонтное оборудование для вашего предприятия, пожалуйста, свяжитесь с Seamark ZM в первую очередь.
электронное производство / полупроводник / фотовольт / соединитель / светодиод и т.д.

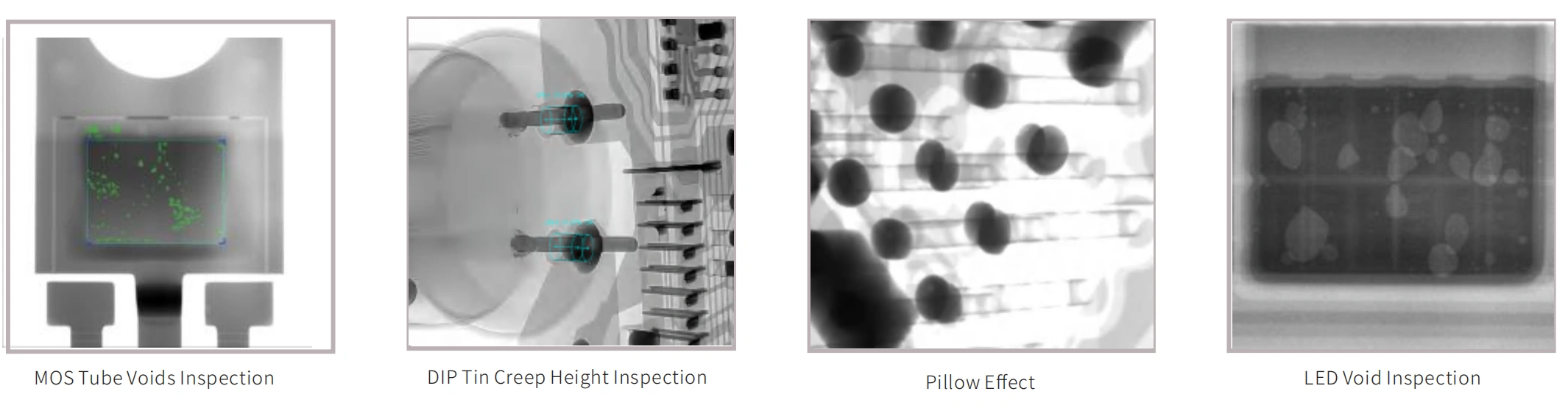

изображение: смещение / соединение олова / пузырьков / холодной сварки / сварной проволоки.
130kv 5 мкм закрытой рентгеновской трубки, долгой жизни, без обслуживания.
2,3 миллиона цифровых плоских детекторов высокого разрешения.
5 AXI; рентгеновская система связи.
60 градусов.
платформа вращается на 360 градусов.
навигация цветных изображений.
Поддержка функции мозаики изображений (необязательный параметр).
может быть модернизирован 3D модуль (промышленная КТ) (необязательный).
автоматический тестовый план настройки (дополнительно).
| Категория | Параметр | Значение |
| Номер модели | X7600B | |
Рентгеновская трубка (X-Ray Tube) | Тип рентгеновской трубки | Микрофокусный рентгеновский источник закрытого типа (на отражение) (Reflective sealed micro-focus X-ray source) |
| Напряжение трубки | 40–130 кВ | |
| Ток трубки | 10–300 мкА | |
| Максимальная выходная мощность | 39 Вт | |
| Размер микрофокусного пятна | 5 мкм (при 4 Вт) – 40 мкм | |
Плоскопанельный детектор (Flat Panel Detector) | Тип детектора | Плоскопанельный детектор на основе аморфного кремния (Amorphous Silicon Flat Panel Detector) |
| Матрица пикселей | 1536 × 1536 | |
| Поле зрения (FOV) | 130 мм × 130 мм | |
| Разрешение | 5,8 пар линий/мм (Lp/mm) | |
| Частота кадров (1×1) | 20 кадров/с (fps) | |
| Разрядность АЦП | 16 бит | |
Спецификации оборудования (Equipment Specifications) | Размер платформы | 510 мм × 510 мм |
| Операционная система | Промышленный компьютер, Win10 64-бит | |
| Входное питание | 220В 10А, 50-60 Гц | |
| Габариты | Д1700 мм × Ш1770 мм × В1800 мм | |
| Вес нетто | 2050 кг |
См. также модели: X5600 / X6600 / X1200 / XB8100 / XB8200 / XD160.
