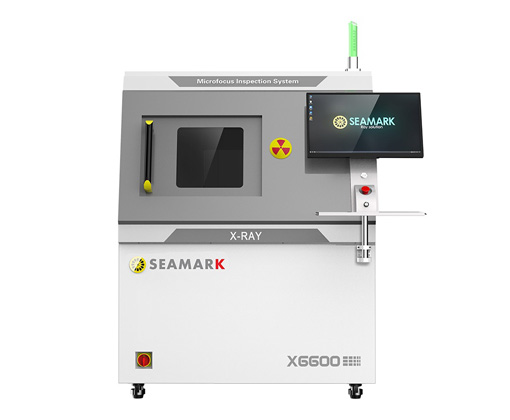

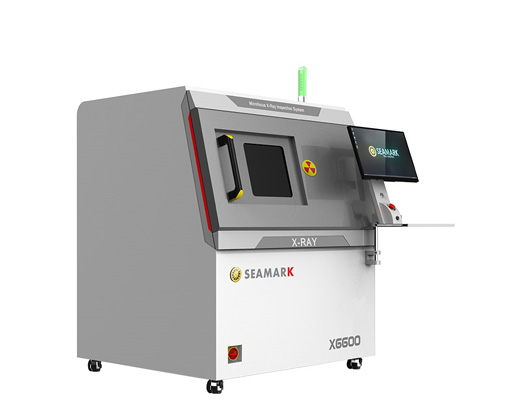

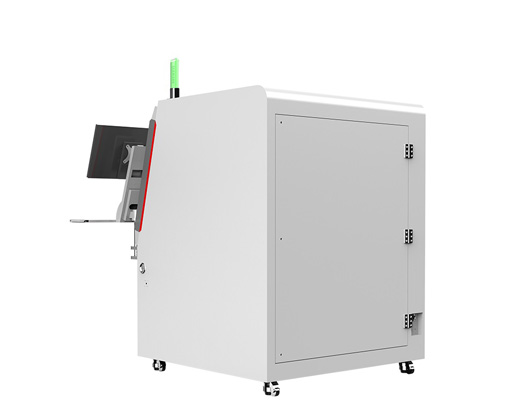

Данная система автоматической рентгеновской инспекции (AXI) отличается высоким коэффициентом увеличения, возможностью многоракурсной инспекции (под углом) и наличием крупногабаритной платформы для размещения образцов большой площади.
Соответствует общим требованиям к рентгеновскому контролю и обладает широкими возможностями применения для различных задач.
Сканирование под наклоном с различных ракурсов (многоугловое сканирование) облегчает обнаружение дефектов в образцах.
Режим инспекции с ЧПУ обеспечивает быструю автоматическую проверку многоточечных массивов (матриц).
Мониторинг радиации в режиме реального времени обеспечивает многоуровневую защиту для безопасности оператора.
Являясь профессиональным производителем оборудования для рентгеновского контроля в Китае, компания Seamark ZM славится своим мощным техническим потенциалом, совершенными средствами контроля, надежным качеством и отличным сервисом. Если вы хотите узнать точную цену на промышленную рентгеновскую установку и подобрать идеальное оборудование для вашего предприятия, пожалуйста, свяжитесь с Seamark ZM в первую очередь.
| Категория | Параметр | Значение |
Источник рентгеновского излучения (X-Ray Tube Source) | Тип | Микрофокусная рентгеновская трубка закрытого типа (Sealed Micro-Focus X-Ray Tube) |
| Напряжение | 90 кВ / 130 кВ | |
| Диапазон рабочего напряжения | 40–90 кВ / 130 кВ | |
| Диапазон рабочего тока | 10–200 мкА / 300 мкА | |
| Макс. выходная мощность | 8 Вт / 39 Вт | |
| Размер микрофокусного пятна | 5–15 мкм | |
Плоскопанельный детектор (Flat Panel Detector) | Тип | Промышленный динамический FPD на базе TFT (TFT Industrial Dynamic FPD) |
| Матрица пикселей | 1536 × 1536 | |
| Поле зрения (FOV) | 130 мм × 130 мм | |
| Разрешение | 5,8 пар линий/мм (Lp/mm) | |
| Частота кадров (1×1) | 20 кадров/с (fps) | |
| Разрядность АЦП | 16 бит | |
Общие параметры (General Parameters) | Габариты | Д1360 мм × Ш1240 мм × В1700 мм |
| Входное питание | 220В 10А / 110В 15А, 50–60 Гц | |
| Макс. размер образца | 540 мм × 440 мм | |
| Система управления | Промышленный ПК, WIN7 / WIN10 64-бит | |
| Вес нетто | Прибл. 1170 кг | |
| Радиационная безопасность | < 1 мкЗв/ч (μSv/h) | |
| Макс. угол наклона | 65 градусов |
Автоматическое распознавание дефектовМожет выявлять такие дефекты и параметры, как отклонения размера и площади, обрывы проводов, перемычки (замыкания) и т.д.

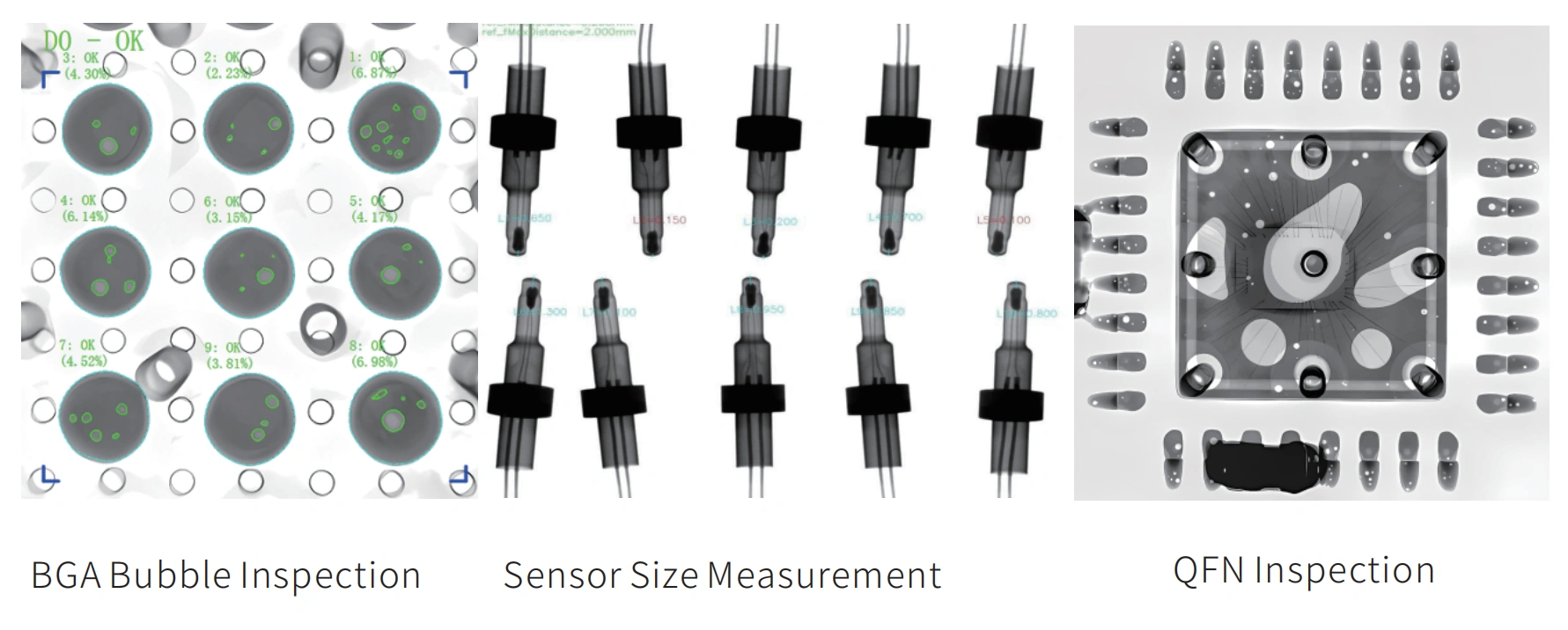

Настраиваемые алгоритмы обработки изображенийРазработка специальных программных алгоритмов с учетом характеристик продукции заказчика для обеспечения полностью автоматического распознавания дефектов и выполнения функций контроля. Это включает проверку наличия компонентов, выявление трещин, обрывов проводов, смещений, а также контроль размеров, количества и т.д.

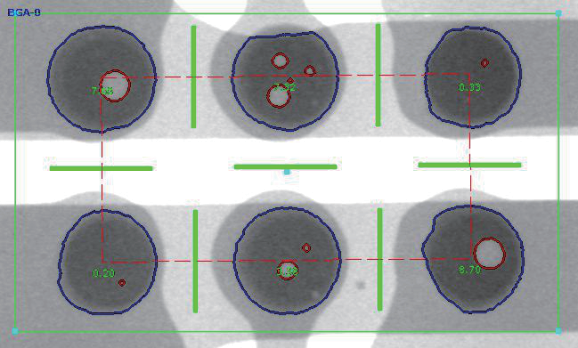

Расширенная функция инспекции BGAСистема позволяет быстро выбрать и отметить отдельный шарик припоя или выделить группу шариков для проверки в виде матрицы (массива). Она способна вручную или автоматически идентифицировать шариковые выводы BGA и выполнить процедуру контроля. Следуя системным инструкциям, можно легко завершить процесс инспекции и гарантировать получение точных и надежных результатов.
См. также модели: X5600 / X7600 / X1200 / XB8100 / XB8200 / XD160.
