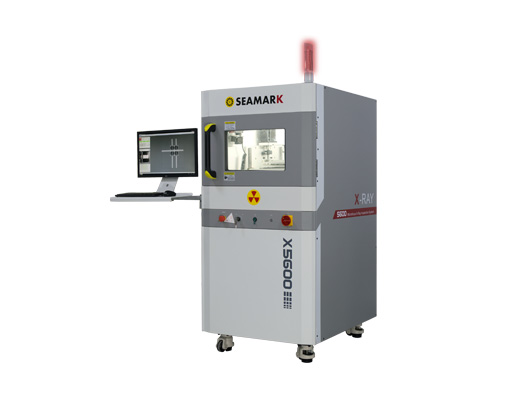

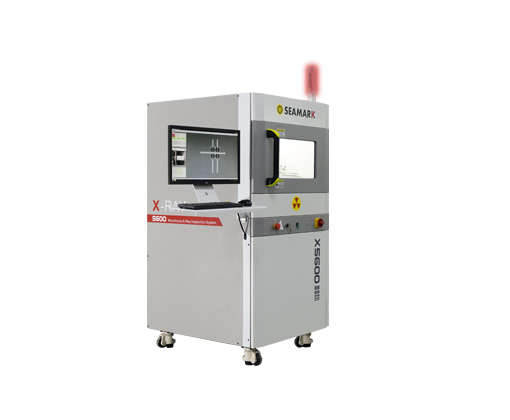

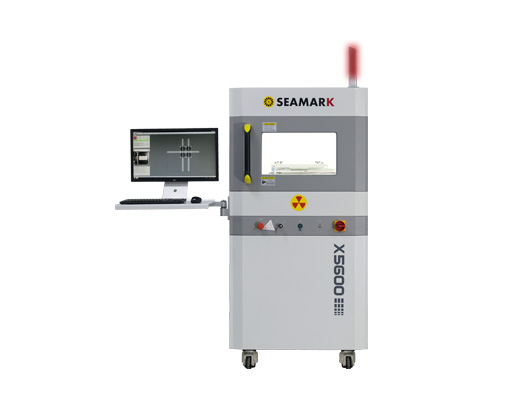

Машина для рентгеновского контроля микросхем (IC) представляет собой оборудование для неразрушающего контроля, специально предназначенное для выявления внутренних дефектов интегральных схем. Это один из лучших способов обнаружения дефектов в чипах.
Принцип работы:Оборудование использует встроенную рентгеновскую трубку, которая испускает лучи для просвечивания микросхемы. Пройдя сквозь объект, рентгеновское излучение попадает на цифровой плоскопанельный детектор, который принимает сигнал и передает его на компьютер. После программной обработки изображение выводится на экран в режиме реального времени.
Рентгеновская проверка относится к категории неразрушающего контроля: протестированные образцы остаются пригодными к эксплуатации, что позволяет эффективно экономить средства на производство и инспекцию.
X5600 промышленный рентгеновский дефектоскоп может быстро выбирать и маркировать одиночный сварной мяч, или через матричный ящик выбрать незаявленный шар; Можно вручную или автоматически распознать паяльные шарики BGA и завершить их обнаружение. следуя указаниям системы, легко завершить процесс проверки, чтобы убедиться в правильности и надежности результатов.
инструмент измерения
расстояние, соотношение расстояния, линейное расстояние, угол, метка стрелки, радиус круга, расстояние точки, центр окружности, периметр, нарисовать многоугольник, ручное рисование свободной формы ит.д.
автоматическое обнаружение дефектов
X5600 может автоматически определять размер, площадь, обрыв проводов, мостик ит.д.
может настраивать алгоритм
изображения, может настраивать алгоритм программного обеспечения в соответствии с функциями и требованиями продукта, чтобы достичь полного автоматического определения дефектов, включая Y / N, трещины, обрывки линий, смещения размеров и количества, и так далее.
CNC автоматически запускает проверку
X5600 в поддержку многоточечного автоматического режима проверки CNC, который автоматически проверяется на основе многоточечных координат набора характеристик продукта.
автоматическая операция цифрового контроля для обнаружения
автоматически сохранить изображение, генерировать отчет, а также поддерживает проверку пакетов.
угол наклона проверьте функции
, производство X5600 детектор поддерживает угол наклона ± 30°. Если снимки, сделанные на лицевой стороне специального оборудования, не позволяют идентифицировать дефекты, можно использовать наклонные функции для наблюдения за особенностями оборудования с разных точек зрения, что облегчает анализ и выявление дефектов. вращательный фотоконтроль функции
360° вращательный фотоконтроль функции
оснащен вращающимся манипулятором, может вращаться на 360 градусов, чтобы сфотографировать изображение, нет мертвого угла для наблюдения дефектов.
Компактная конструкция оборудования для легкого размещения и удобной работы
Дизайн с высоким разрешением обеспечивает оптимальный захват изображения за минимальное время
Оснащен возможностью проверки наклона для многоугольного наблюдения за характеристиками компонентов; включает поворотный манипулятор для визуализации на 360 °, обеспечивающий проверку дефектов без слепых зон
Режим контроля с ЧПУ для быстрого автоматического обнаружения многоточечных массивов
Компактность: Миниатюрное оборудование, которое легко устанавливать и эксплуатировать.
Широкая область применения: Подходит для инспекции чипов, LED, корпусов BGA/CSP, полупроводниковых пластин (Wafer), SOP/QFN, компонентов SMT и PTU, датчиков, разъемов и прецизионного литья.
Высокое разрешение: Конструкция обеспечивает получение наилучшего изображения за очень короткое время.
Инфракрасная навигация: Функция автоматической ИК-навигации и позиционирования позволяет быстро выбирать место съемки.
Режим ЧПУ (CNC): Режим автоматической инспекции позволяет быстро проверять многоточечные массивы компонентов.
Многоракурсная инспекция: Возможность проверки под наклоном облегчает выявление дефектов образца.
Экономичность и простота: Простое управление программным обеспечением и низкие эксплуатационные расходы.
Надежность: Длительный срок службы.

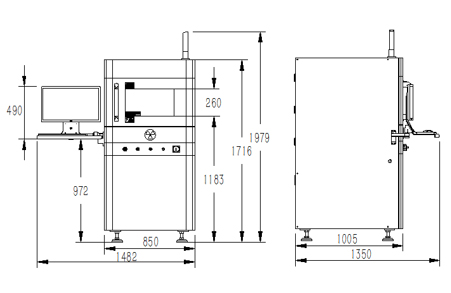

| Категория | Параметр | Значение |
Источник рентгеновского излучения (X-Ray Tube Source) | Тип | Микрофокусная рентгеновская трубка закрытого типа (Sealed Micro-Focus X-Ray Tube) |
| Диапазон напряжения | 40–90 кВ (40-90KV) | |
| Диапазон тока | 10–200 мкА (10-200 μA) | |
| Макс. выходная мощность | 8 Вт (8 W) | |
| Размер микрофокусного пятна | 15 мкм (15μm) | |
Плоскопанельный детектор (Flat Panel Detector) | Тип | Промышленный динамический FPD на базе TFT (TFT Industrial Dynamic FPD) |
| Матрица пикселей | 768 × 768 | |
| Поле зрения (FOV) | 65 × 65 мм | |
| Разрешение | 5,8 пар линий/мм (Lp/mm) | |
| Частота кадров (1×1) | 40 кадров/с (fps) | |
| Разрядность АЦП | 16 бит | |
Общие параметры (General Parameters) | Габариты | Д850 × Ш1000 × В1700 мм (L850mm×W1000mm×H1700mm) |
| Входное питание | 220В 10А / 110В 15А, 50-60 Гц | |
| Макс. размер образца | 280 × 320 мм | |
| Система управления | Промышленный ПК, WIN7/ WIN10 64-бит | |
| Вес нетто | Около 750 кг |
Получено свидетельство об освобождении от контроля от Министерства экологии и окружающей среды КНРМодель X5600 получила сертификационный документ (шестая партия) о регистрации освобождения от контроля радиоизотопных и лучевых устройств Министерства экологии и окружающей среды, регистрационный номер [Yuehuan [2018] № 1688]. Радиационные устройства данной модели освобождаются от необходимости получения лицензии на радиационную безопасность.
Конструкция радиационной защитыСогласно «Основным стандартам защиты от ионизирующего излучения и безопасности источников излучения» (GB18871-2002), стандарт освобождения от радиационного контроля составляет ≤1 мкЗв/ч. Проектный стандарт данного изделия составляет ≤0,5 мкЗв/ч, что эквивалентно 1/10 от уровня естественного радиационного фона окружающей среды.
Многоуровневая система защиты компонентовОборудование оснащено элементами контроля безопасности OMRON, тройными датчиками защиты и использует метод прямого управления источником излучения. Система полностью соответствует спецификациям CE, а также стандартам полупроводниковой промышленности SEMI S2/S8.
См. также модели: X6600 / X7600 / X1200 / XB8100 / XB8200 / XD160.
